Huawei SUN2000-30KTL-M3 4 mpp-3-faset

Huawei Sun High AMP 2000 30 KTL-M3 inverter

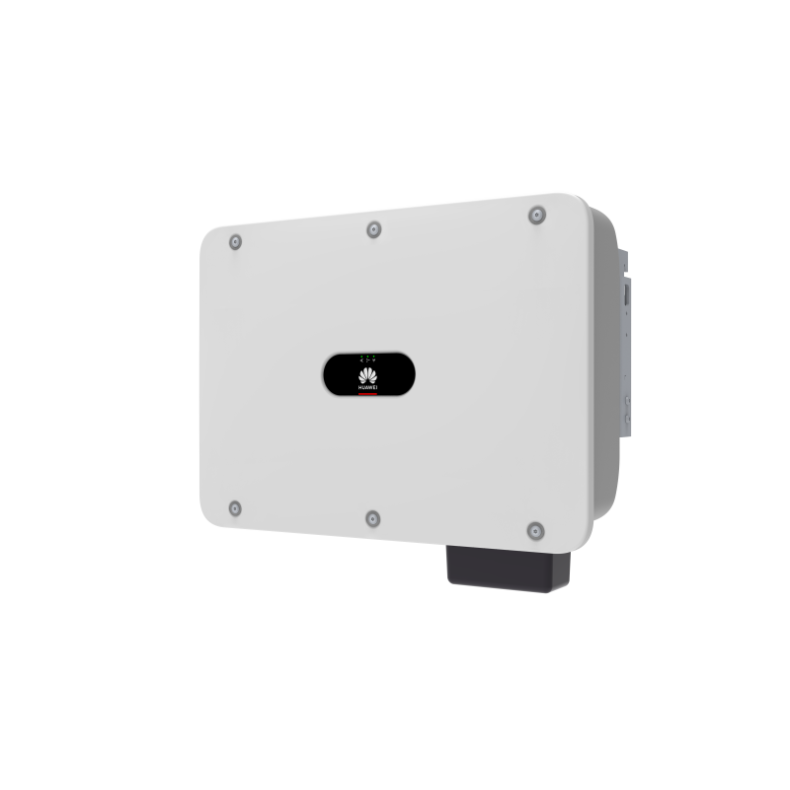

Huawei SUN2000-30KTL-M3 (HIGH CURRENT) inverter är en effektiv och modern 3-fas inverter.

Invertern fungerar med nästan alla paneler där strängarna har en spänning mellan 200-1000V (startspänning 200V)
samt en ström på upp till 20A
Dessutom kan kommunikation tillkomma som möjliggör anslutning till Huaweis smarta molnlösning FusionSolar.

För invertern är det i princip möjligt att ansluta solpaneler med en kapacitet på 45 kW.
Tack vare de 4 MPPT³ har du möjlighet att ha paneler i 2 orienteringar.
till exempel öst och väst eller söder och väst (kom ihåg att följa kraven för minsta/högsta DC-spänning)
För att maximera effektiviteten är det viktigt att inte ha paneler i olika orienteringar/förhållanden på samma sträng.

Invertern är godkänd på den danska positiva listan för solcellsinvertare vilket gör att den är enkel att registrera⁴


Invertern har följande nyckelspecifikationer:
DC-ingångsspänning: 200-1000V
Startspänning för DC-ingång: 200V
DC-ingångsström per MPPT: 26A (2 ingångar på varje MPPT)
Effektivitet: 98,7%
Kan anslutas till batteri? Nej
AC-utgång: 30 kW (33 kVA) (3-fas)
Kylning: Passiv
IP-klass: IP66
Kompatibla kommunikationsenheter: Wifi/FE-dongel¹, 4G-dongel¹, Smartlogger¹
Garanti: 5 år
Fejlströmsrelä: 300mA<

För all teknisk information om produkten, se datablad och användarmanual under dokument här på sidan

Om du har några frågor om produkten, så är vi redo att hjälpa dig.

Installation av invertern
Invertern måste säkras med ett felströmsrelä (PFI) på minst 300mA
Till exempel kan en felströmsbrytare PFI 40A, 4P, 300mA, Typ A användas
Dessutom måste du ha en automatsäkring som passar för maximal AC-utgång på 47,9A²
Det rekommenderas att dimensionera så att säkringarna kan hantera inverterströmmen + 20%
Detta med hänsyn till värmeutvecklingen i reläet.
Som alternativ kan en kombibrytare användas som uppfyller ovanstående.

Installation av invertrar måste alltid följa gällande regler och lagstiftning.
Däribland måste den installeras av en auktoriserad elinstallatör

¹ Huawei-produkt

² Vid konstant belastning som en inverter levererar kan det uppstå värmeutveckling.
Därför rekommenderas det att använda reläer som är en storlek större än nödvändigt. Gärna extra 20%

³ Maksimal Power Point Tracker = En enhet som optimerar spänning och ström i panelerna för att få så mycket ström som möjligt baserat på aktuella förhållanden.
För att detta ska fungera optimalt är det viktigt att alla paneler på tracker levererar samma och är i samma orientering. till exempel att enskilda paneler inte är skuggade.
Efters om skugga på några paneler kommer att påverka deras prestanda i jämförelse med de paneler som inte är skuggade.

⁴ Lokala regler/krav och begränsningar i elnätet kan hindra eller försvåra godkännandet.
Konsultera därför alltid det aktuella elnätsbolaget för att i förväg kontrollera om det finns några hinder för registreringen.
