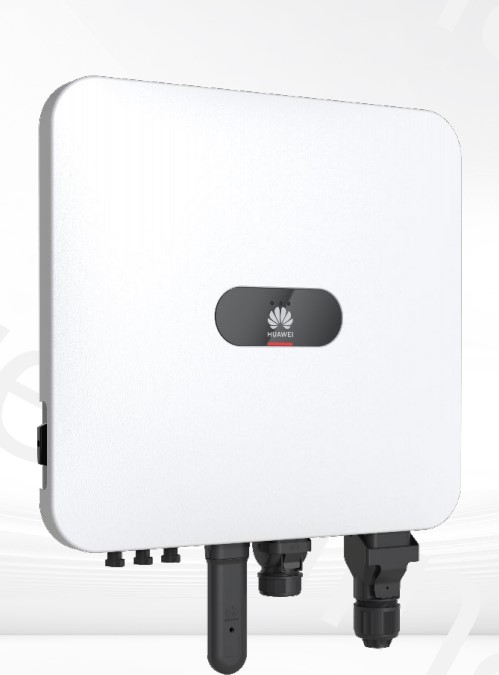

HUAWEI SUN2000-12K-MAP0 HYBRID – 3 FAS / 2 MPPT / IP66

Trefas hybridväxelriktare (12 kW) med 2 MPPT, hög verkningsgrad och batterigränssnitt (HV 600–980 V). Stöd för 100 % trefas obalanserad last, ljusbågeövervakning och IP66. Backup med SmartGuard-63A-T0 – automatisk omkoppling ≤ 20 ms. Naturlig konvektion, integrerat WLAN och RS485 – redo för FusionSolar.

Modell/Varunr.: 20471204
Vikt: 21 kg
Lagerstatus: I lager

Översikt

Huawei SUN2000-12K-MAP0 är en trefas Smart Energy Controller (hybridväxelriktare) för bostäder och företag. Den kombinerar effektiv PV-produktion med höspänningsbatteri och kan ge whole-home backup tillsammans med SmartGuard-63A-T0 – automatisk omkoppling ≤ 20 ms. Stöd för 100 % trefas obalanserad last, ljusbågeövervakning (AFCI), överspänningsskydd (Typ II-kompatibelt) och IP66.

Nyckelfunktioner

  • 2 MPPT – flexibel strängdesign (start 160 V, MPP 160–1000 V)
  • Hög verkningsgrad – upp till ca 98,6 % (EU ca 98,2 %)
  • Backup redo – med SmartGuard-63A-T0: ≤ 20 ms omkoppling och överlast-hantering i backup
  • Säkerhet – AFCI, RCM/isolationsövervakning, DC/AC överspänning (Typ II-kompatibel)
  • Batteri – HV 600–980 V; nätladdning tillåten; upp till 12 kW ladd-/urladdning på 12K
  • Robust – IP66, naturlig konvektion, drift −25 till +60 °C
  • Kommunikation – integrerat WLAN + app; RS485; valfri Smart Dongle (Ethernet/Wi-Fi/4G); EMMA-stöd
  • Optimerare – kompatibel med Huawei DC MBUS-optimerare (450W/600W-serier)

Elektriska data (urval)

  • AC-nominell effekt: 12 kW, 3-fas 230/400 V (3W/N+PE)
  • Max DC-spänning: 1100 V; MPP-område: 160–1000 V
  • Ingångsström per MPPT: upp till 16 A (Isc upp till 22 A)
  • Batteri: HV 600–980 V; max ladd-/urladdning upp till 12 kW (modellberoende)

Installation och drift

  • Dimensionera strängar inom 160–1000 V MPP och ≤ 16 A per MPPT
  • För backup: använd SmartGuard-63A-T0 enligt lokala el-/nätregler
  • Aktivera FusionSolar för övervakning, larm och optimerarstatus

Fysiska data

  • Mått/vikt: ca 490 × 460 × 130 mm / 21 kg (inkl. fästen)
  • Ljud/kylning: naturlig konvektion; nattförbrukning < 5,5 W
Titel Typ Storlek download
Datasheet--SUN2000-5-12K-MAP0.pdf PDF 1.48MB download
