Eaton Nödstop knapp med skyddsring

Du måste vara inloggad för att göra beställningar

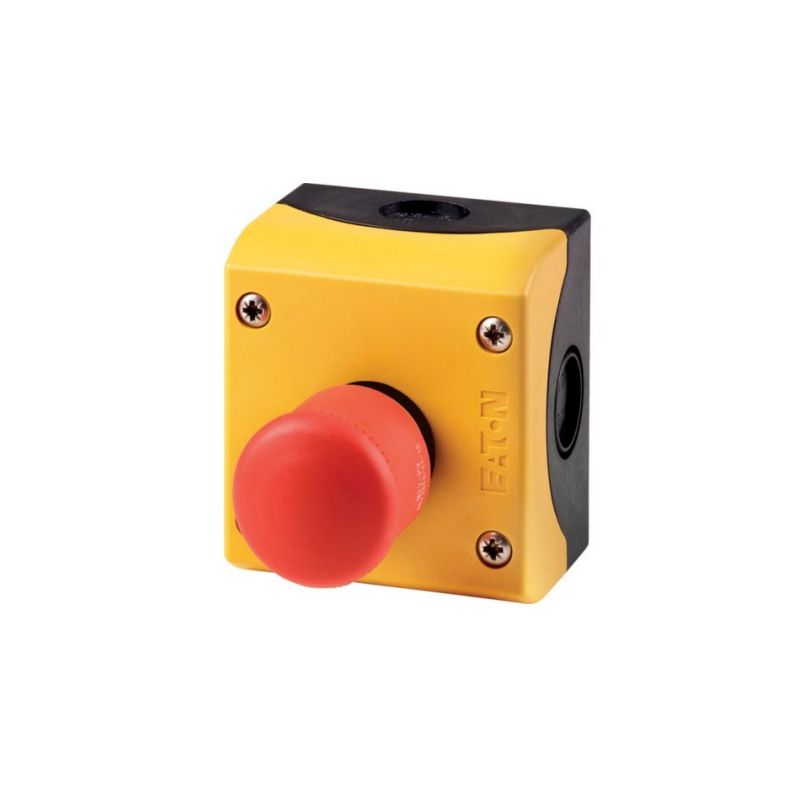

EATON NÖDSTOPP M22-PV/KC02/IY + M22-XGPV

Komplett nödstopp med skyddsringsats. Röd svampknapp med vridfrigöring och kontaktblock KC02 (2 x NC). Gul skyddsringsats M22-XGPV minskar risken för oavsiktlig aktivering. 22 mm standardmontage. För centraler, växelriktarrum och tekniska installationer.

Modell/Varunr.: 28996168
Vikt: 0,238 kg
Lagerstatus: I lager

Översikt

Eaton M22-PV/KC02/IY är en professionell nödstoppknapp. Den röda svampknappen låses mekaniskt vid aktivering och frigörs genom vrid. Satsen levereras med kontaktblock KC02 (2 x normalt slutande kontakter) för serieansluten nödstoppkrets samt gul skyddsringsats M22-XGPV som minskar oavsiktliga tryck och ger tydlig visuell markering.

Leveransomfattning

  • M22-PV/KC02/IY - nödstopp, röd svampknapp, vridfrigöring, med KC02 kontaktblock (2 x NC)

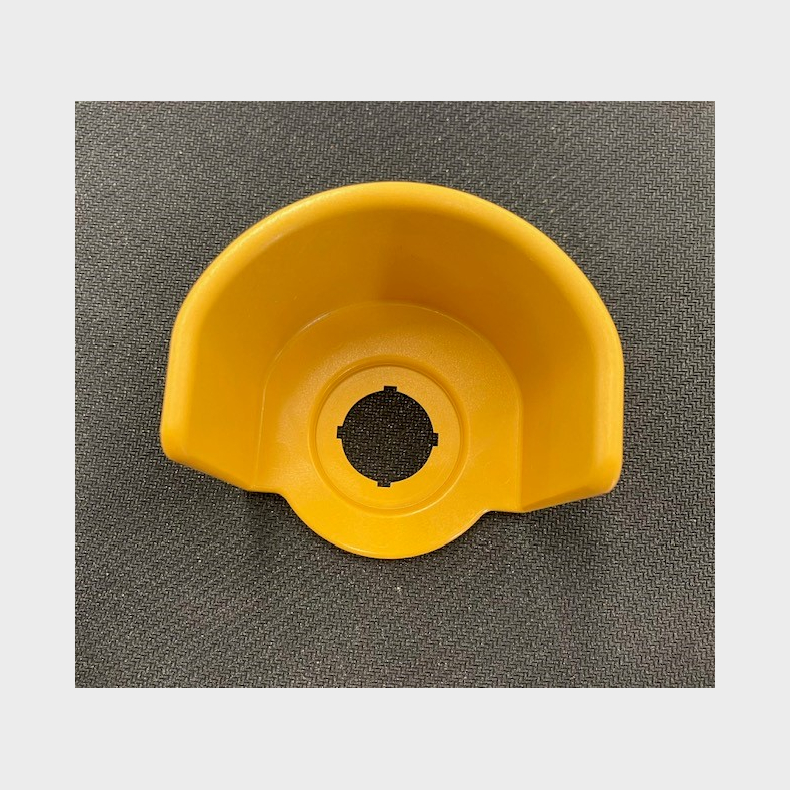

  • M22-XGPV - gul skyddsringsats för front

Funktioner och fördelar

  • 22 mm standardhål - passar RMQ-frontplåtar och dörrmontage
  • Vridfrigöring - säker återställning efter aktivering
  • 2 x NC - lämpligt för säker stoppkrets i serie
  • Skyddsringsats - minskar oavsiktlig aktivering och skyddar mekaniskt
  • Tydlig färgmarkering - röd nödstopp med gul bakgrund för hög synlighet
  • Moduluppbyggd - enkel service och byte av kontaktblock

Montering

  • Stansa 22 mm hål och montera enheten framifrån, fäst kontaktblocket bakifrån
  • Anslut enligt gällande elinstallationsregler och säkerhetskrav
  • Placera skyddsringen för optimal avskärmning och synlighet

Användning

  • Huvudbrytare och nödstopp på kapslingsdörrar
  • PV- och växelriktarinstallationer, teknikrum och processutrustning
  • Miljöer där oavsiktlig aktivering ska minimeras

Observera

Installation och anslutning ska utföras av behörig elinstallatör. Verifiera alltid nödstoppkretsens funktion efter montering.

Titel Typ Storlek download
Noedstop-knap-1.pdf PDF 68.24KB download
Beskyttelsesring.pdf PDF 110.61KB download
