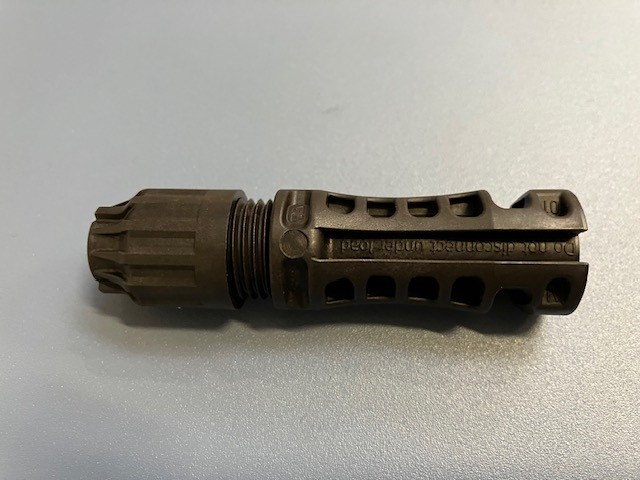

PVKBT4-EVO ST10II PLUG – SOLPLANET BATTERI-INGÅNG

HIS/Stäubli MC4-Evo2-plugg för batteri-ingång i Solplanet-växelriktare. Kompatibel med 10 mm² kabel (6,4–8,4 mm), 1500 V DC, upp till 69 A. UV-beständig, väder- och IP68-klassad för utomhusbruk. Krympkontakt, snap-in-låsning för säker anslutning.

Modell/Varunr.: 42242595
Vikt: 0,151 kg
Lagerstatus: I lager

Översikt

PVKBT4-EVO ST10II är ett robust hankontakt i MC4-Evo2-utförande speciellt framtagen för Solplanet batteri-ingång. Den klarar 10 mm² ledare med kabeldiameter 6,4–8,4 mm. Godkänd för upp till 1500 V DC och strömmar upp till ca 69 A – beroende på kabelarea. Tack vare robust plast och MULTILAM-kontakt med lång livslängd, UV-tålighet och IP68 vid ihopkoppling, lämpar den sig för utomhusinstallationer. Krympanslutning, snap-in-låsning och kompatibilitet med standard MC4-verktyg underlättar en säker och snabb installation :contentReference[oaicite:3]{index=3}.

Tekniska specifikationer

  • Kabelarea: Upp till 10 mm² (6,4–8,4 mm diameter)
  • Systemspänning: 1500 V DC (IEC, UL, JET)
  • Strömkapacitet: Upp till 69 A vid 10 mm² (typiskt 53 A för 6 mm², 45 A för 4 mm²):contentReference[oaicite:4]{index=4}
  • Skydd: IP65/IP68 ihopkopplad, IP2X okopplad
  • Temperatur: −40 °C till +85 °C drift
  • Material: Tennpläterad kopparkontakt (MULTILAM), halogenfri PA-kapsling, UL94-V0

Montering

Ansluts till Solplanet-inverterars batteri-port (panelkontakt). Avisolera kabel, krimpa med godkänt verktyg – ingen lödning krävs. Snap-in-lås säkrar anslutning, med verktyg för borttagning vid service. Kontrollera tätning och märk max strömkapacitet.
