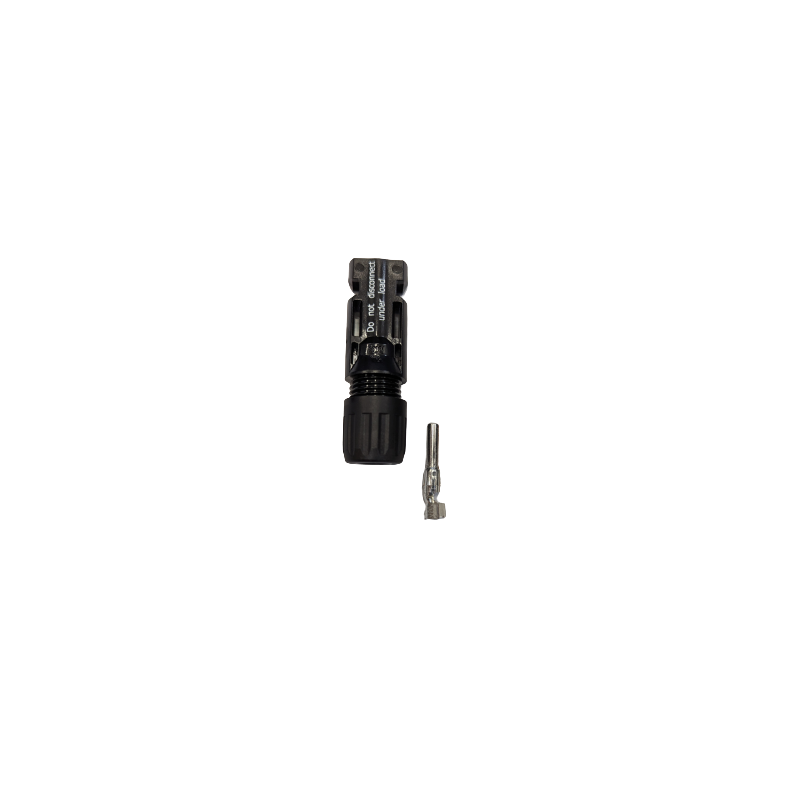

HIS MC4 PLUGG 4-6 MM2

MC4 hankontakt för PV-kablar 4-6 mm2. Nominell spänning 1000 V DC (IEC), upp till 30 A. IP67 i ihopkopplat läge, UV- och väderbeständig. Tennpläterad kopparkontakt och snap-in lås för säker anslutning. Krymps med MC4-verktyg.

Modell/Varunr.: 42240036

Vikt: 0,02 kg

Lagerstatus: I lager

Beskrivning

Användning

HIS MC4 plugg är en hankontakt för solcellsinstallationer, avsedd för PV-kablar med ledararea 4-6 mm2. Kontakten ger en tät och vibrationssäker förbindelse på likströmssidan mellan modul, förlängningskabel och kopplingslåda.

Egenskaper

Ledararea: 4-6 mm2 PV-kabel
Ström: upp till 30 A (beroende på ledararea)
Spänning: 1000 V DC (IEC)
Täthet: IP67 i ihopkopplat läge, IP2X okopplat
Material: tennpläterad kopparkontakt, isolationsdelar i PC/PA
Temperatur: -40 till +90 C omgivning, upp till 105 C övre gräns
Flamklass: UL94-V0
Säkerhet: Klass II, CAT III / föroreningsgrad 2
Låssystem: snap-in, verktygsfrigöring vid service

Montering

Avisolera 4-6 mm2 PV-kabel enligt verktygsdata
Krimpa MC4-kontakten med godkänt krimpverktyg
Hus och packning monteras och låses med snap-in
Kontrollera dragavlastning och täthet efter montering

Observera

MC4 hankontakt ska paras med kompatibel MC4 hon-kontakt. Blanda inte olika fabrikat utan dokumenterad kompatibilitet och godkännande.

Dokument

Tekniska data MC4
