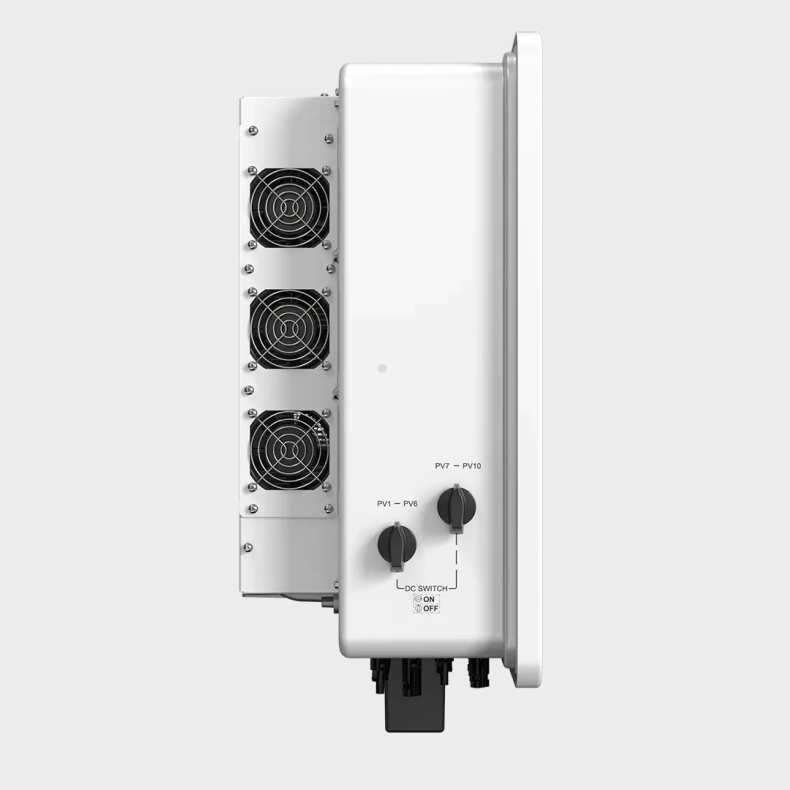

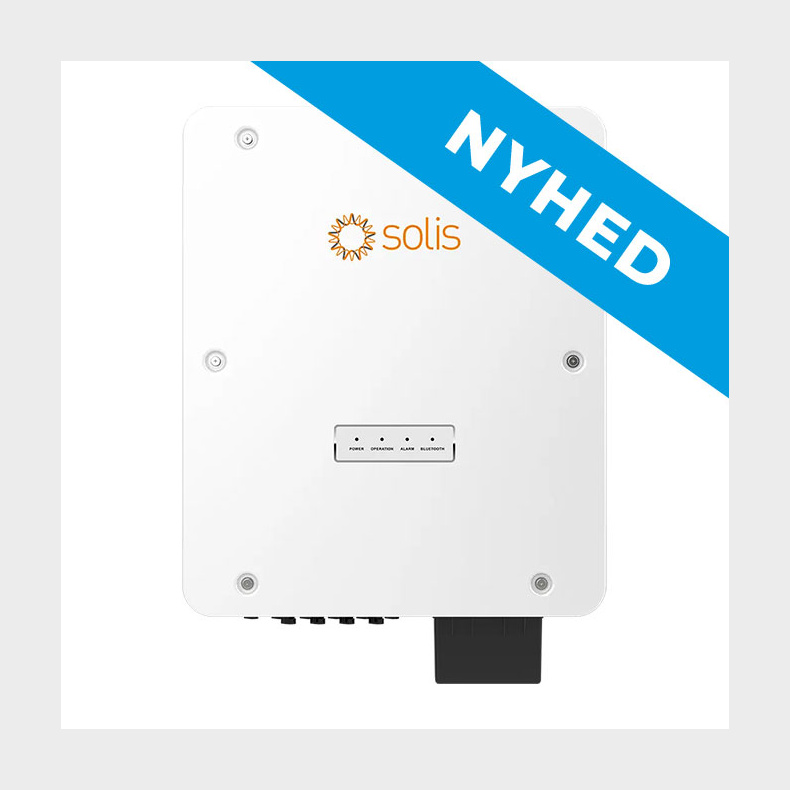

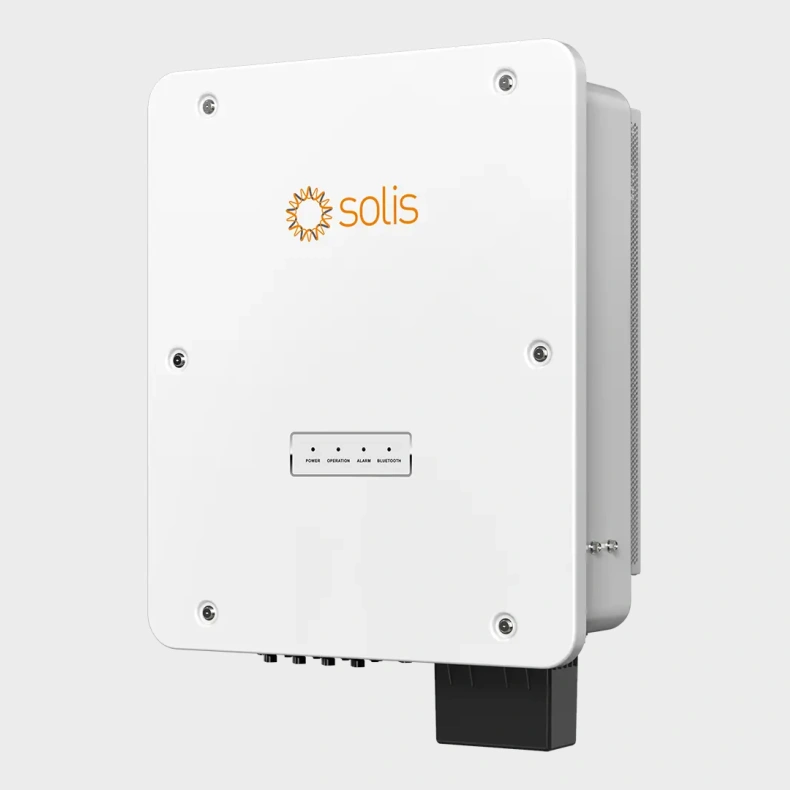

Solis 50kW S6-GC3P50K04-NV-ND 4 MPPT

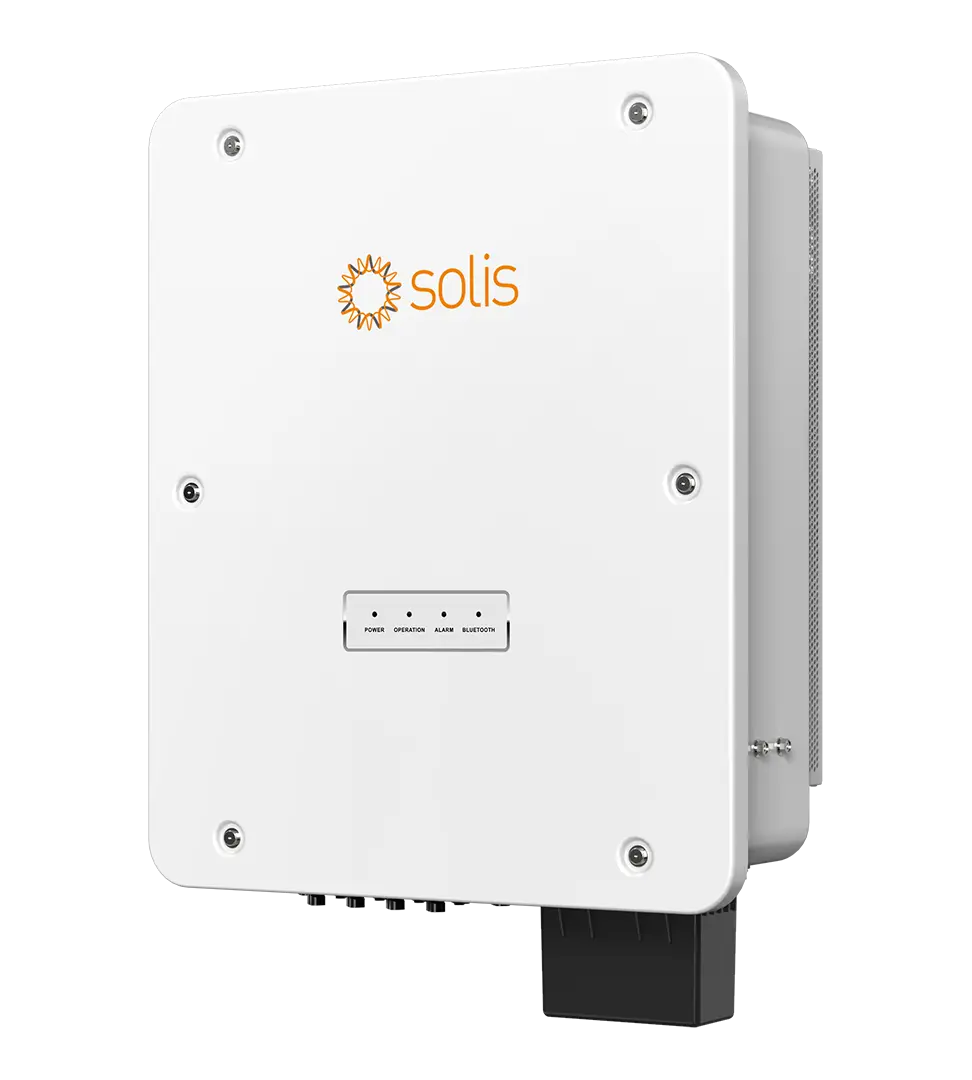

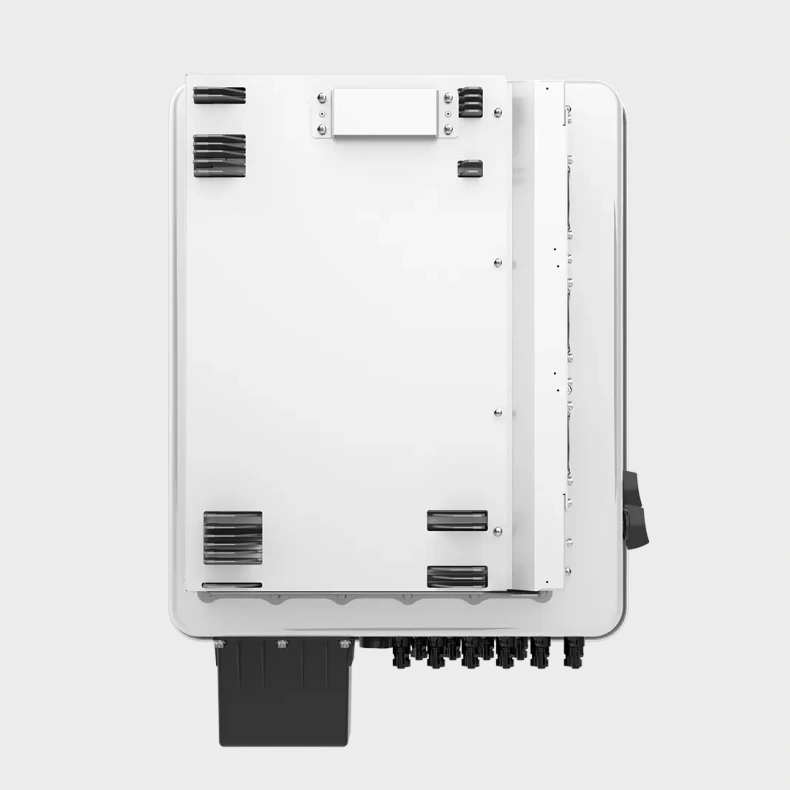

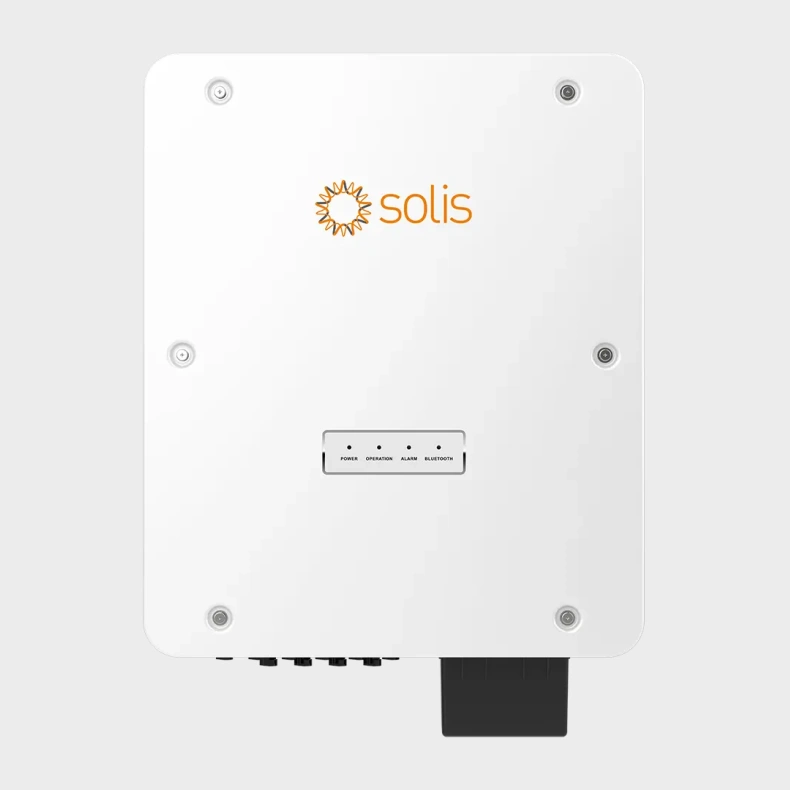

Solis S6-GC3P50K04-NV-ND 50 kW 3-fas strängväxelriktare

Solis S6-GC3P50K04-NV-ND är en effektiv 3-fas strängväxelriktare på 50 kW, utvecklad för större solcellsanläggningar och kommersiella installationer. Växelriktaren kombinerar hög verkningsgrad med 4 MPPT, hög DC-ingångsström och intelligent övervakning av de enskilda strängarna.

Med 4 MPPT och 8 strängingångar ger växelriktaren stor flexibilitet vid dimensionering av solcellsanläggningar med olika takytor och orienteringar. Varje MPPT stöder upp till 42 A, medan den maximala strömmen per sträng är 21 A.

4 MPPT och hög ingångsström

S6-GC3P50K04-NV-ND har 4 individuella MPPT-trackers och totalt 8 strängingångar. Det gör det möjligt att dela upp solcellsanläggningen efter exempelvis olika takytor, orienteringar eller andra installationsförhållanden.

Växelriktaren stöder upp till 42 A per MPPT och upp till 21 A per sträng, vilket gör den väl lämpad för moderna solpaneler med högre ström.

Flexibel dimensionering

Växelriktaren har en maximal DC-ingångsspänning på 1100 V och ett brett MPPT-område från 180 till 1000 V. Startspänningen är 180 V.

S6-GC3P50K04-NV-ND stöder dessutom ett DC/AC-förhållande på över 150 %, vilket ger goda möjligheter att dimensionera PV-generatorn i förhållande till växelriktarens nominella AC-effekt.

Intelligent övervakning

Solis S6-GC3P50K04-NV-ND stöder intelligent strängövervakning, I-V-kurvskanning och Multi Peak Scan. Funktionerna ger bättre möjligheter till övervakning och felsökning av solcellsanläggningen.

Växelriktaren har dessutom två oberoende RS485-portar som stöder kommunikation med flera enheter. WiFi och GPRS finns som tillval.

Integrerade säkerhetsfunktioner

Växelriktaren har flera integrerade skyddsfunktioner, inklusive skydd mot omvänd DC-polaritet, kortslutning, överström, övertemperatur och ödrift.

Dessutom har växelriktaren DC Type II och AC Type II överspänningsskydd. AFCI 2.0 och PID Recovery anges som tillval.

Tekniska specifikationer

• Nominell AC-effekt: 50 kW
• Max. skenbar AC-effekt: 50 kVA
• MPPT: 4
• Strängingångar: 8
• Max. DC-spänning: 1100 V
• MPPT-område: 180-1000 V
• Startspänning: 180 V
• Nominell DC-spänning: 600 V
• Max. ingångsström: 4 × 42 A
• Max. kortslutningsström: 4 × 52,5 A
• Max. strängström: 21 A
• Max. verkningsgrad: 98,6 %
• EU-verkningsgrad: 98,1 %
• Max. AC-utgångsström: 72,2 A vid 400 V
• Kylning: Intelligent fläktkylning
• IP-klass: IP66
• Kommunikation: RS485, WiFi/GPRS (tillval)
• DC SPD: Type II
• AC SPD: Type II
• AFCI 2.0: Tillval
• Mått (B × D × H): 508 × 288 × 612 mm
• Vikt: 35,8 kg

Installation av växelriktaren

Solis S6-GC3P50K04-NV-ND är en transformatorlös 3-fas växelriktare med en nominell effekt på 50 kW. Vid 400 V är den nominella och maximala utgångsströmmen 72,2 A.

Dimensionering av kablar, säkringar, skydd och övriga komponenter ska utföras utifrån den aktuella installationen, gällande regler samt Solis installationsanvisningar.

Installation av växelriktaren ska utföras av behörig elinstallatör.

För fullständig teknisk information om produkten hänvisar vi till datablad och användarmanual under dokument på denna sida.

Har du frågor om produkten eller dimensionering av din solcellsanläggning hjälper vi dig gärna.
