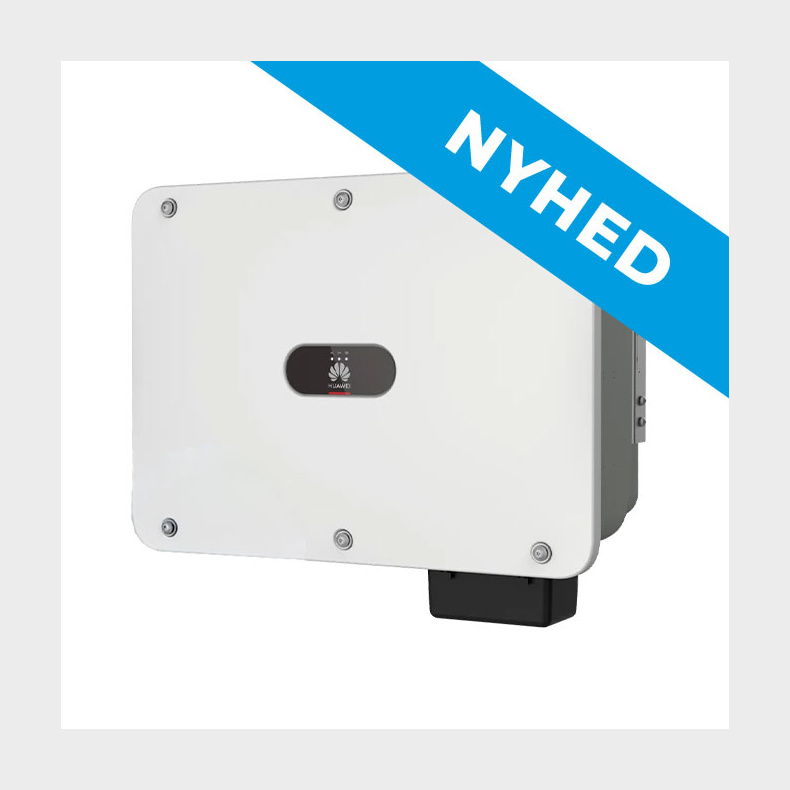

Huawei SUN2000-30K-MC0 4 mpp-3-faset

Huawei SUN2000-30K-MC0 30 kW 3-fas växelriktare

Huawei SUN2000-30K-MC0 är en effektiv 3-fas strängväxelriktare på 30 kW, utvecklad för kommersiella och större solcellsanläggningar. Växelriktaren kombinerar hög verkningsgrad med 4 MPPT, hög DC-ingångsström och integrerade säkerhetsfunktioner.

Med 4 MPPT och 8 DC-ingångar ger växelriktaren stor flexibilitet vid dimensionering av solcellsanläggningar med olika takytor och orienteringar. Den maximala ingångsströmmen är 27 A per MPPT och 23 A per DC-ingång, vilket gör växelriktaren väl lämpad för moderna solpaneler med högre ström.

4 MPPT och 8 DC-ingångar

SUN2000-30K-MC0 har 4 individuella MPPT-trackers och totalt 8 DC-ingångar. Det ger möjlighet att dela upp solcellsanläggningen efter exempelvis olika takytor eller orienteringar.

För optimal produktion bör paneler med olika orienteringar eller väsentligt olika produktionsförhållanden inte placeras på samma MPPT.

Hög DC-ingångsström

Växelriktaren stöder upp till 27 A per MPPT och 23 A per DC-ingång. Den maximala DC-spänningen är 1100 V, medan MPPT-arbetsområdet är 180-1000 V. Startspänningen är 180 V.

Det breda arbetsområdet och den höga ingångsströmmen gör SUN2000-30K-MC0 väl lämpad för dimensionering med moderna solpaneler.

Integrerade säkerhetsfunktioner

SUN2000-30K-MC0 har flera integrerade skyddsfunktioner, inklusive AFCI ljusbågsskydd, DC-överspänningsskydd Type I+II och AC-överspänningsskydd Type II. Växelriktaren har dessutom övervakning av isolationsresistans, läckström och PV-strängar samt skydd mot omvänd DC-polaritet.

FusionSolar och kommunikation

Växelriktaren har integrerat WLAN och RS485 och kan anslutas till Huawei FusionSolar för övervakning och administration av solcellsanläggningen.

Som tillval finns även Huawei Smart Dongle WLAN-FE för WLAN/Ethernet eller Smart Dongle 4G för mobilkommunikation.

Tekniska specifikationer

• Nominell AC-effekt: 30 kW
• Max. skenbar AC-effekt: 33 kVA
• MPPT: 4
• DC-ingångar: 8
• Max. DC-spänning: 1100 V
• MPPT-område: 180-1000 V
• Startspänning: 180 V
• Max. ström per MPPT: 27 A
• Max. ström per DC-ingång: 23 A
• Max. kortslutningsström per MPPT: 40 A
• Max. verkningsgrad: 98,6 % vid 400 V / 98,7 % vid 480 V
• Max. AC-utgångsström: 47,9 A vid 400 V
• Kylning: Passiv / naturlig konvektion
• IP-klass: IP66
• Kommunikation: WLAN, RS485 och Smart Dongle
• DC SPD: Type I+II
• AC SPD: Type II
• AFCI: Ja
• Mått (B × D × H): 640 × 270 × 530 mm
• Vikt: 45 kg inkl. monteringsplatta

SUN2000-30K-MC0 stöder dessutom Huawei MERC-1100W-P och MERC-1300W-P optimerare via DC MBUS.

För fullständig teknisk information om produkten hänvisar vi till datablad och användarmanual under dokument på denna sida.

Har du frågor om produkten eller dimensionering av din solcellsanläggning hjälper vi dig gärna.

Installation av växelriktaren

Installation och dimensionering av SUN2000-30K-MC0 ska utföras enligt Huaweis installationsanvisningar samt gällande regler och krav.

Vid 400 V är växelriktarens nominella utgångsström 43,3 A, medan den maximala utgångsströmmen är 47,9 A. Dimensionering av kablar, skydd och övriga komponenter ska göras utifrån den aktuella installationen och växelriktarens tekniska specifikationer.

Installation av växelriktaren ska utföras av behörig elinstallatör.
