SOLPLANET 5KWH G2-E SLAVE BATTERY MODULE (IP20)

Utbyggnadsmodul till Solplanet Ai-HB G2-E högvoltsbatteri med 5,12 kWh nominell energi, LiFePO4-celler och IP20 kapslingsklass för inomhusinstallation. Batteriet används som slavmodul i ett skalbart system som kan byggas upp från 1 master upp till 1 master + 3 slavar. Upp till 4 enheter kan parallellkopplas för en total kapacitet på upp till 81,92 kWh.

OBS: Denna slavmodul fungerar inte utan master-batteriet, eftersom master-modulen innehåller systemets BMS. Produkten är endast avsedd för inomhusinstallation på grund av IP20.



Modell/Varunr.: 24790025
Vikt: 55 kg
Lagerstatus: I lager

Översikt

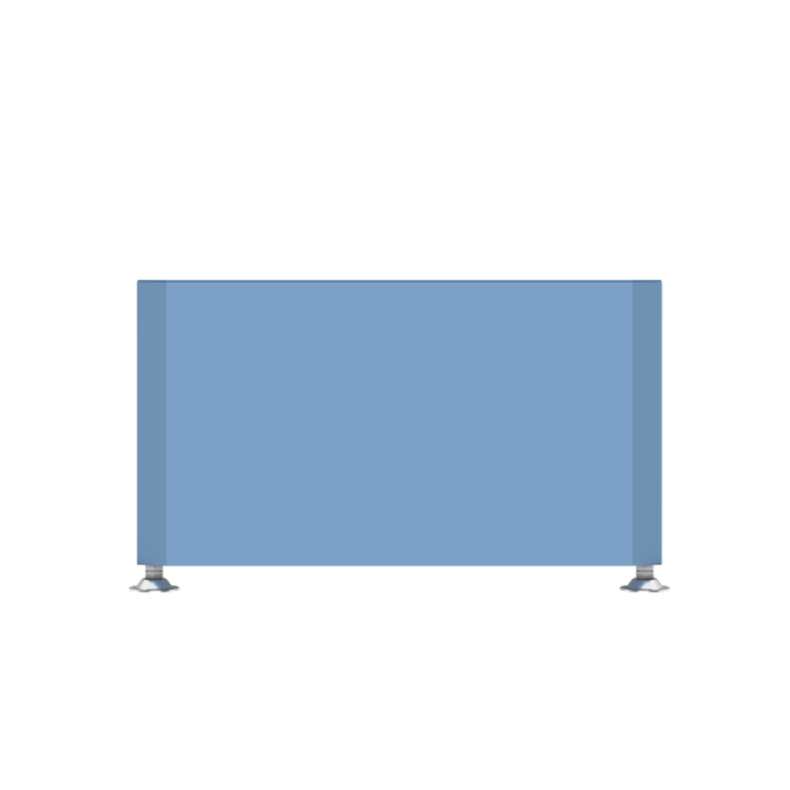

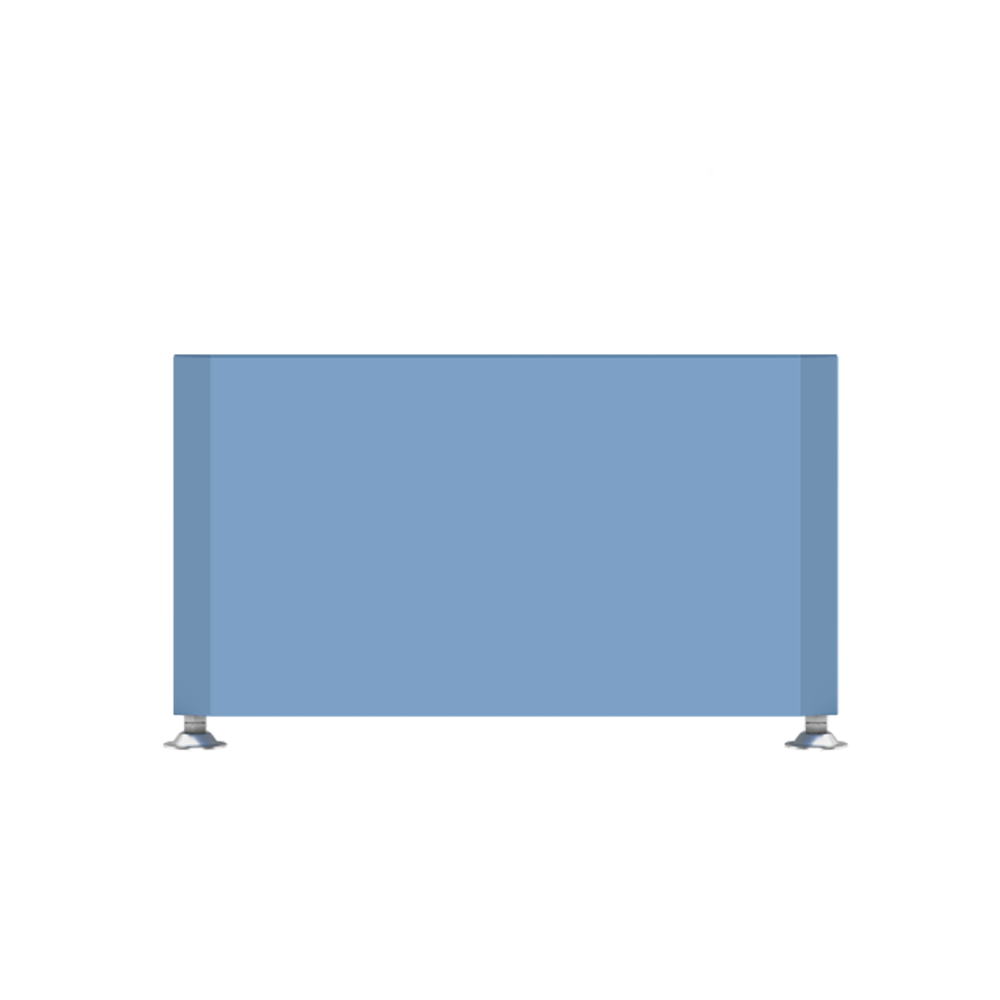

Solplanet 5kWh G2-E Slave Battery Module (IP20) är en utbyggnadsmodul till Solplanet Ai-HB G2-E batteriserie. Modulen tillför 5,12 kWh nominell energi och används tillsammans med ett master-batteri med inbyggd BMS. Batteriet är baserat på LiFePO4-teknik och utvecklat för säker, stabil och skalbar energilagring i inomhusmiljöer.

Systemet kan byggas från 5,12 kWh med ett master-modul och utökas med upp till 3 slavmoduler i samma enhet, vilket ger en total kapacitet på upp till 20,48 kWh per enhet. Upp till 4 enheter kan parallellkopplas, vilket möjliggör en total systemkapacitet på upp till 81,92 kWh.

Funktioner och fördelar

  • Utbyggnadsmodul - tillför 5,12 kWh nominell kapacitet
  • LiFePO4 batterikemi - hög säkerhet och lång livslängd
  • IP20 - anpassad för inomhusinstallation
  • Skalbar lösning - flexibel uppbyggnad efter behov
  • Parallellkoppling - upp till 4 enheter och 81,92 kWh
  • CAN-kommunikation - stabil systemintegration
  • Hög effektivitet - rundgångseffektivitet ≥95 %
  • Livslängd - upp till 6000 cykler

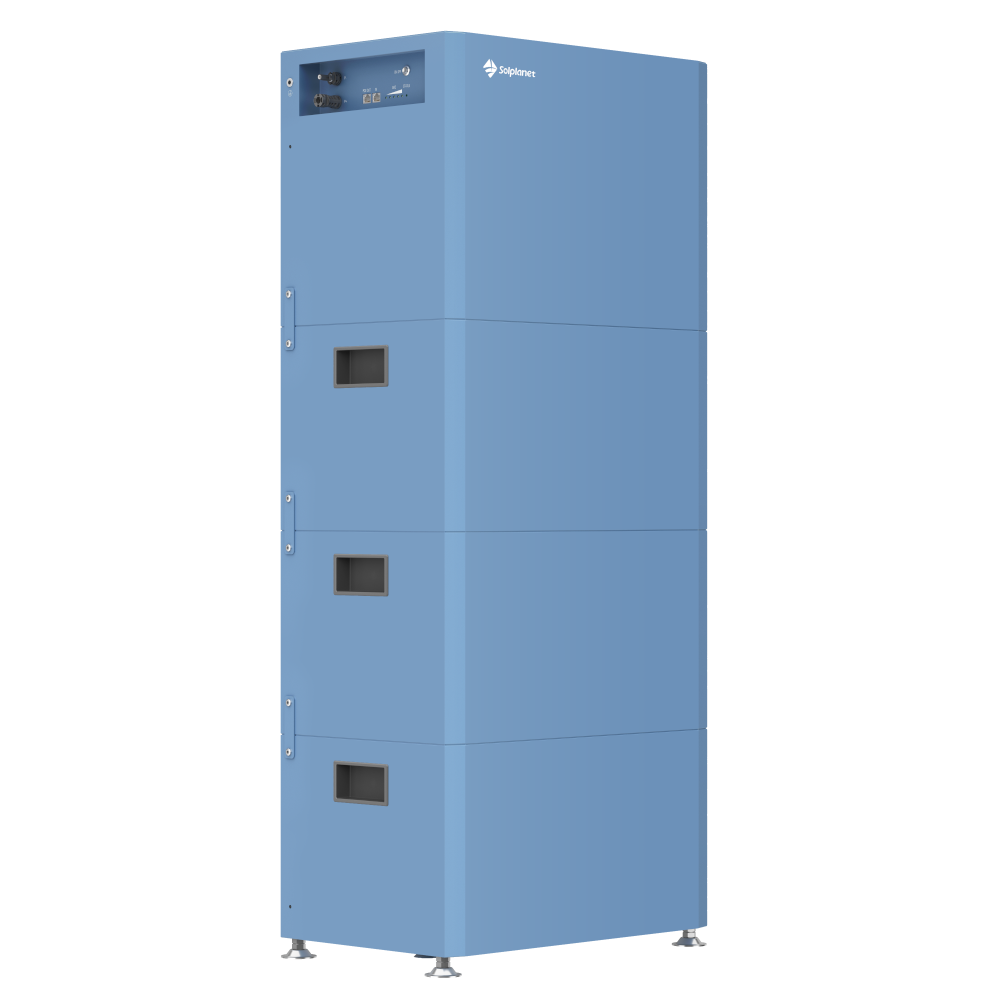

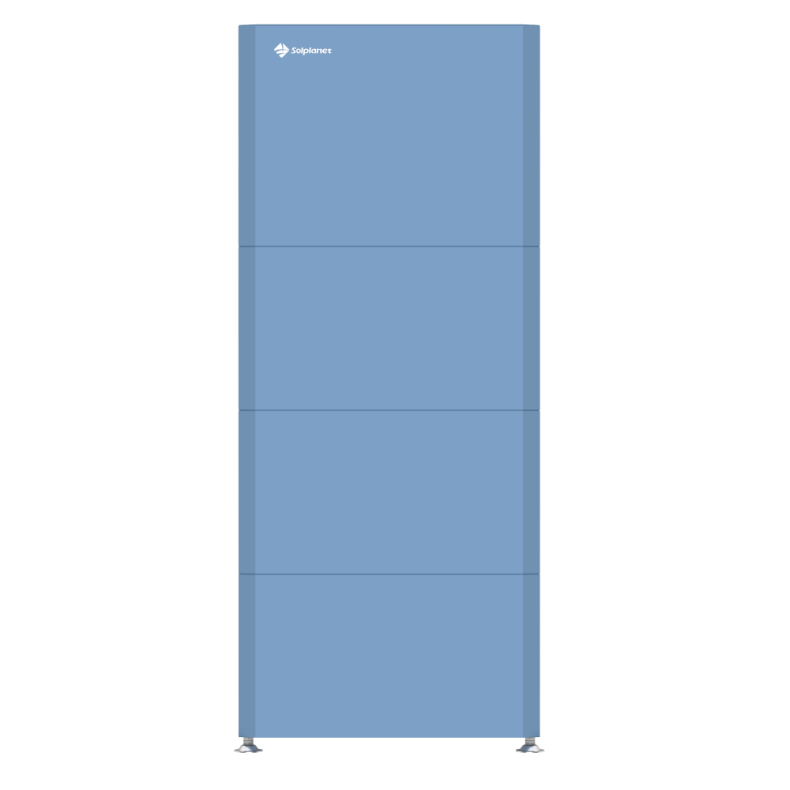

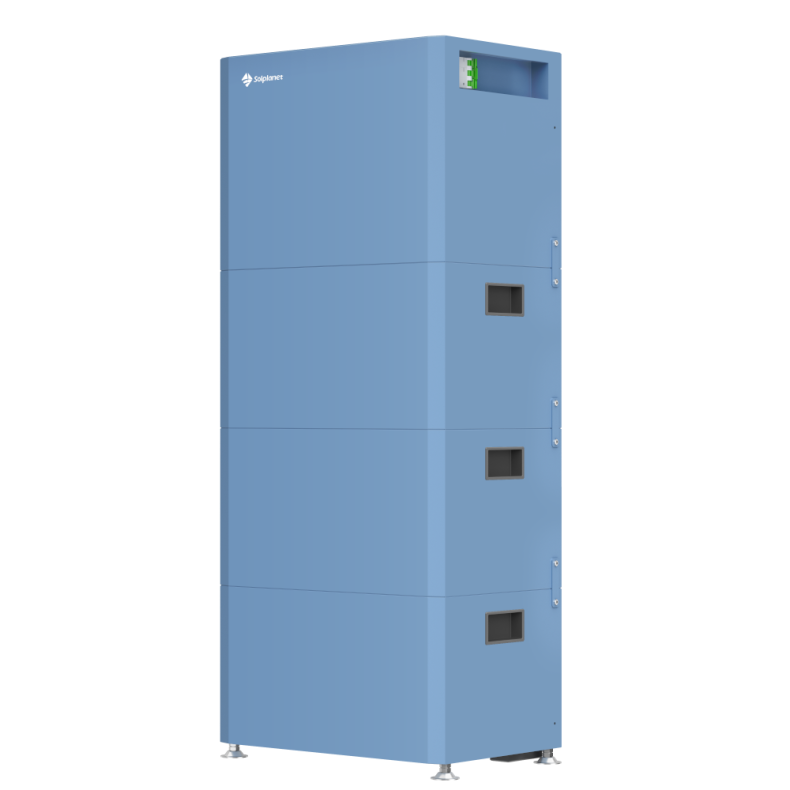

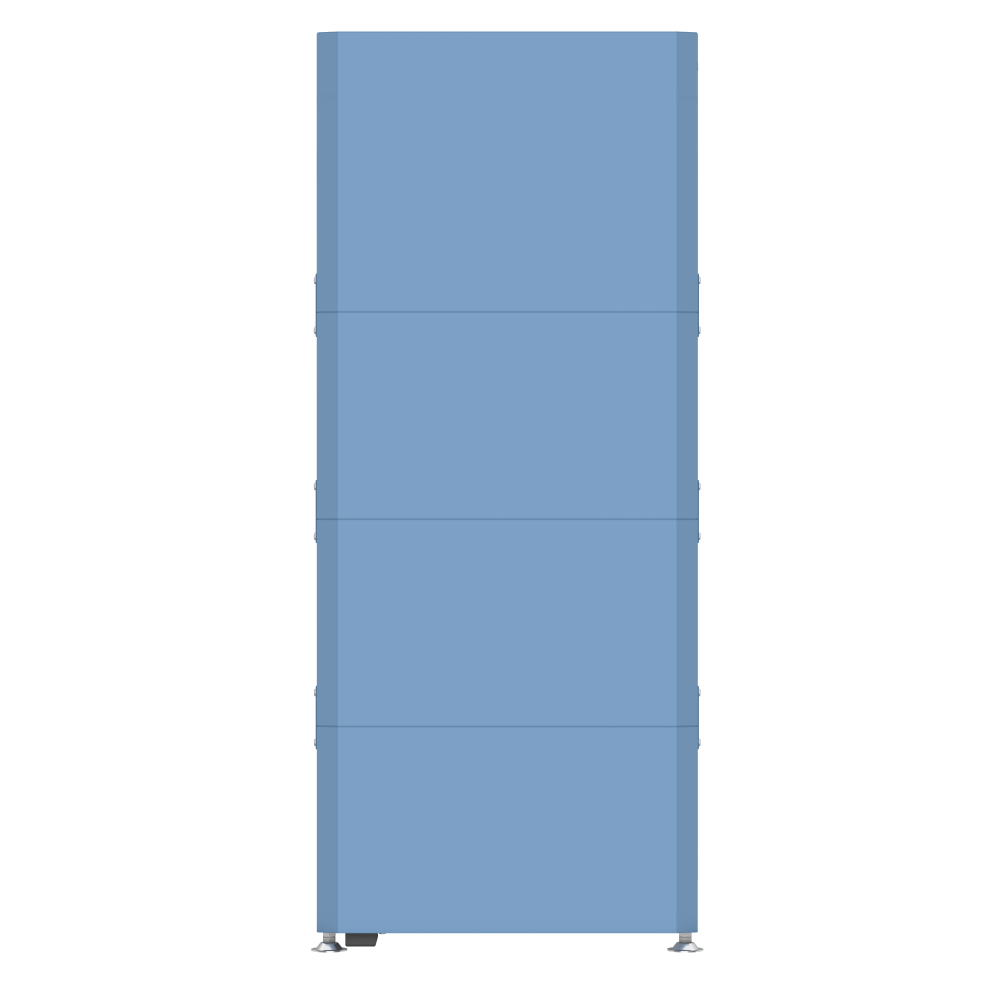

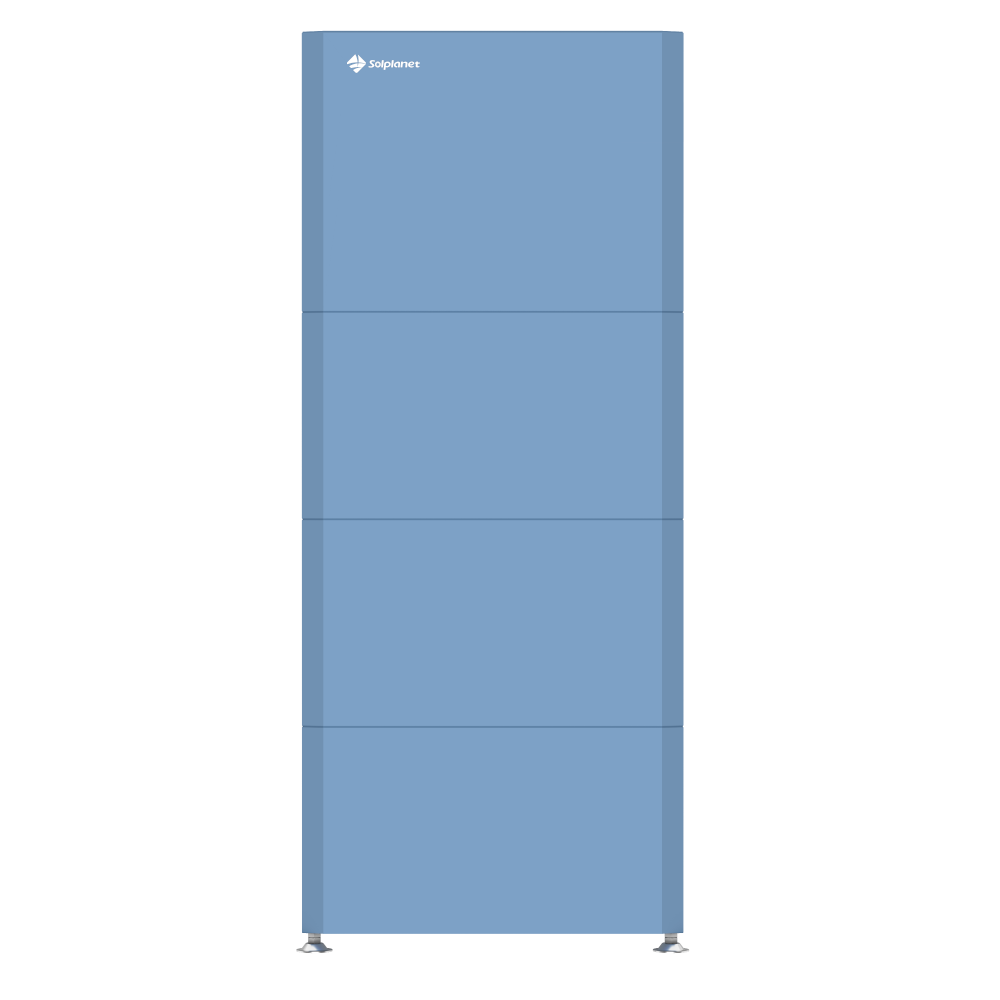

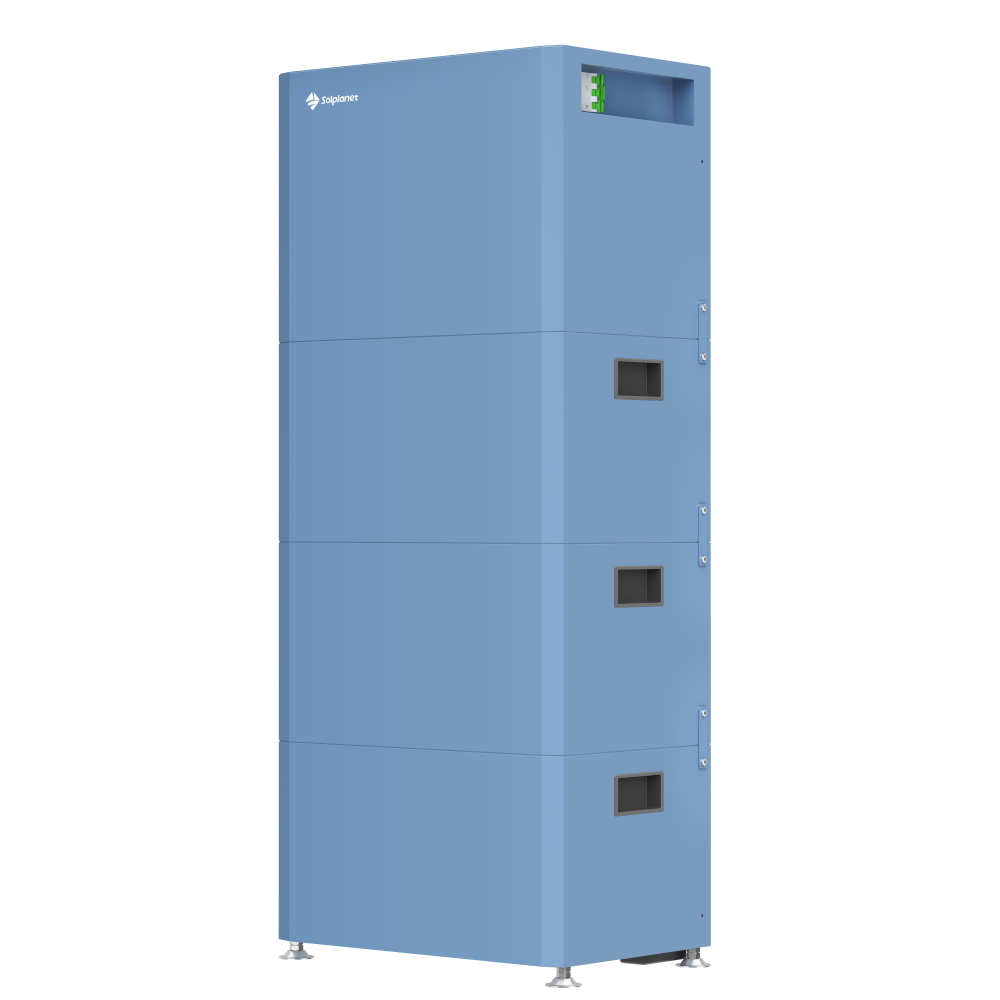

Systemuppbyggnad och skalning

  • Ai-HB-E 050A: 1 master = 5,12 kWh
  • Ai-HB-E 100A: 1 master + 1 slav = 10,24 kWh
  • Ai-HB-E 150A: 1 master + 2 slavar = 15,36 kWh
  • Ai-HB-E 200A: 1 master + 3 slavar = 20,48 kWh
  • Parallell drift: upp till 4 enheter = upp till 81,92 kWh

Tekniska data (utdrag)

  • Produkttyp: Batterimodul - slav
  • Modell: ASW5120S-HB-E
  • Batterityp: LiFePO4
  • Nominell energi: 5,12 kWh
  • Vikt: 55,5 kg
  • Mått: B 525 x D 350 x H 285 mm
  • Kapslingsklass: IP20
  • Installationsmiljö: Inomhus
  • Montering: Golvmonterad
  • Drifttemperatur (laddning): 0 °C till 50 °C
  • Drifttemperatur (urladdning): -20 °C till 50 °C
  • Kommunikation: CAN
  • Rundgångseffektivitet: ≥95 %
  • Livslängd: 6000 cykler
  • Garanti: 10 år

Installation och krav

  • Kräver master-batteri - slavmodulen fungerar inte fristående
  • BMS - inbyggd i master-modulen
  • Placering - endast inomhus (IP20)
  • Utbyggnad - upp till 3 slavmoduler per master
OBS: Detta är en slavmodul och kan inte användas utan master-batteriet. Installation ska ske inomhus på grund av IP20.
Kapacitet (kWh) 5 kWh
Skyddsklass IP20
Batterigaranti 10 år
Batterityp LiFePO4 (LFP)
Titel Typ Storlek download
Ai-HB-G2-E-Datablad.pdf PDF 245.89KB download
G2-E-quick-installation-guide.pdf PDF 15.91MB download
G2-E-user-manual.pdf PDF 11.08MB download
