Wexøe SFT440 Strömbrytare 4P 40A mittläge 1-0-2

Översikt

Wexøe SFT440 är en 4-polig manuell 1-0-2 omkopplare med mittläge och en märkström på 40 A. Omkopplaren är lämplig för installationer där en backupcentral ska kunna försörjas antingen direkt från elnätet eller via den dedikerade backup/EPS-utgången på en hybridväxelriktare.

I en backupinstallation ger omkopplaren möjlighet att manuellt välja försörjningskälla. Backupcentralen kan exempelvis försörjas via växelriktarens backup/EPS-utgång, medan det vid service eller fel på växelriktaren är möjligt att koppla tillbaka till direkt nätförsörjning, förutsatt att elnätet är tillgängligt.

Manuell omkoppling mellan elnät och backup/EPS

SFT440 har tre lägen: 1-0-2. De två driftlägena kan användas för respektive nätförsörjning och backup/EPS, medan 0-positionen fungerar som mittläge.

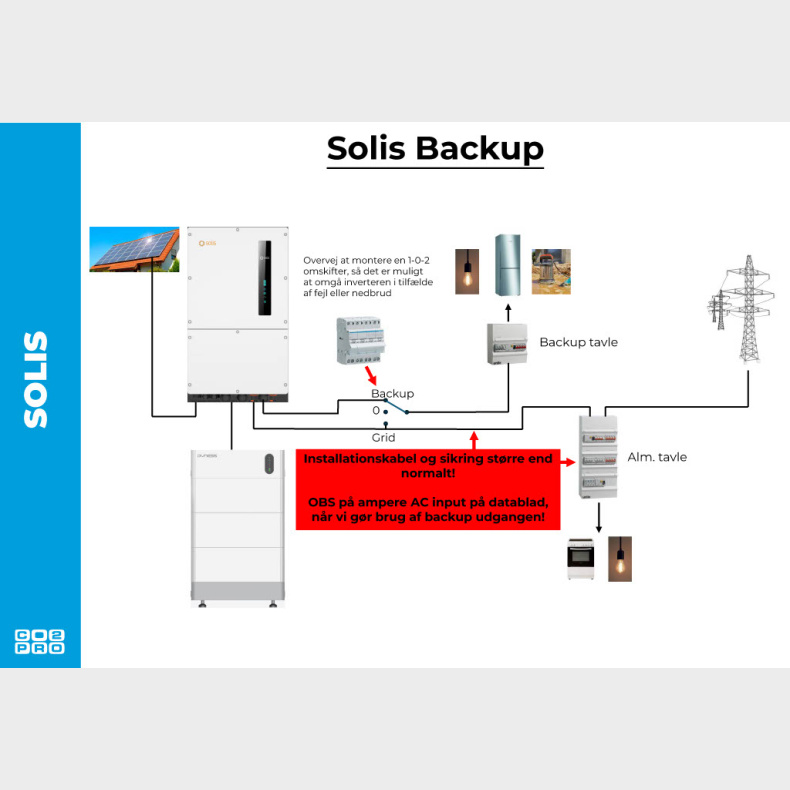

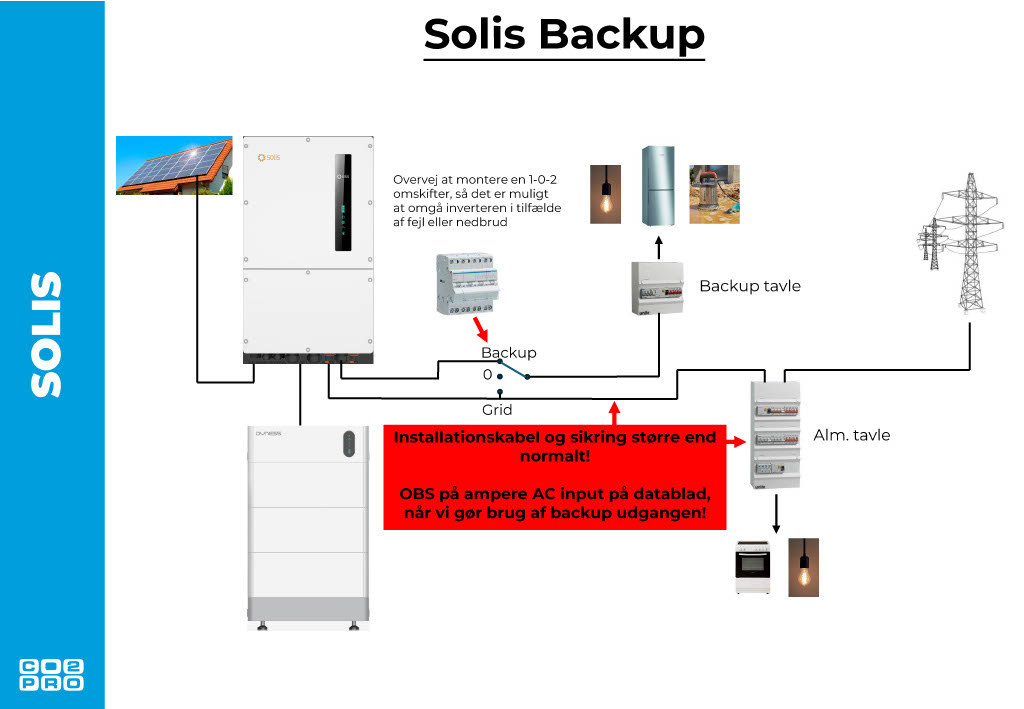

I en typisk installation ansluts den ena försörjningsvägen till elnätet och den andra till hybridväxelriktarens dedikerade backup/EPS-utgång. Backupcentralen ansluts till omkopplarens gemensamma utgång. På så sätt kan försörjningskällan väljas manuellt.

• Position 1: Försörjning från den ena anslutna strömkällan
• Position 0: Frånkopplat läge
• Position 2: Försörjning från den andra anslutna strömkällan

Observera: Den konkreta anslutningen och definitionen av position 1 och 2 beror på installationens utformning.

Fördel vid hybridväxelriktare med dedikerad backup-port

Vid hybridväxelriktare med separat backup/EPS-port ger en manuell omkopplare en enkel möjlighet att välja mellan växelriktarens backupförsörjning och direkt försörjning från elnätet.

Omkopplaren kan exempelvis stå i läget för backup/EPS under normal drift. Om växelriktaren stöder denna driftform kan backupcentralen försörjas genom växelriktarens backup-utgång, och vid nätavbrott kan växelriktarens backupfunktion överta försörjningen av de anslutna backupförbrukarna.

En viktig fördel med den manuella bypassmöjligheten är att backupcentralen kan kopplas tillbaka till direkt nätförsörjning om växelriktaren behöver service eller är ur drift. Därmed är backupcentralens försörjning inte nödvändigtvis beroende av att växelriktaren är i drift när elnätet är tillgängligt.

För Solplanet och andra hybridväxelriktare

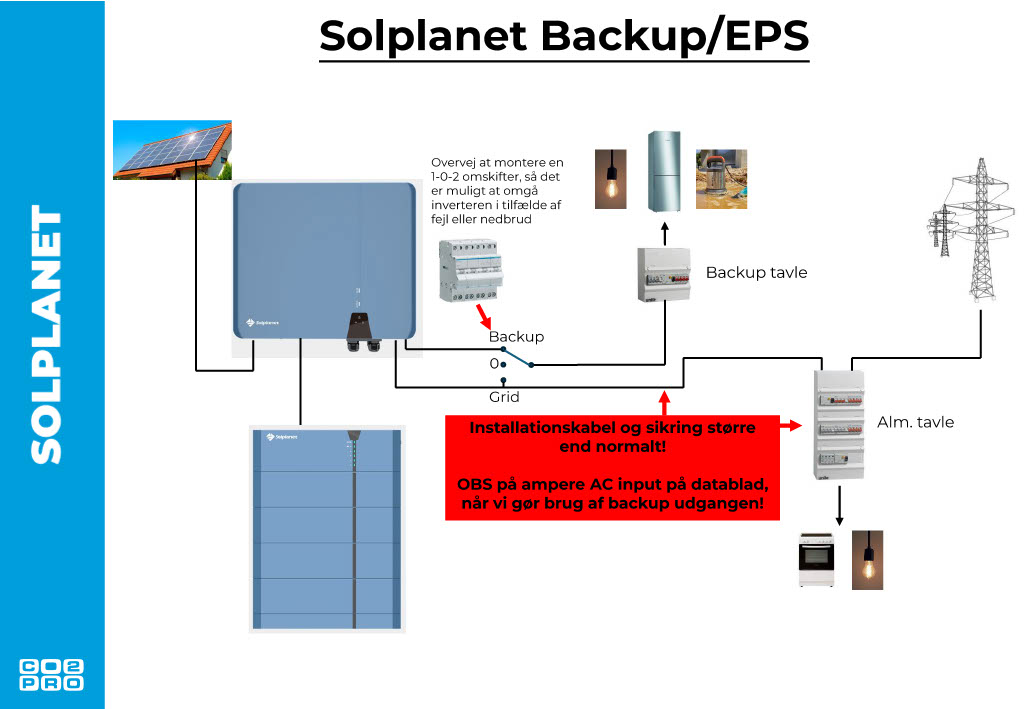

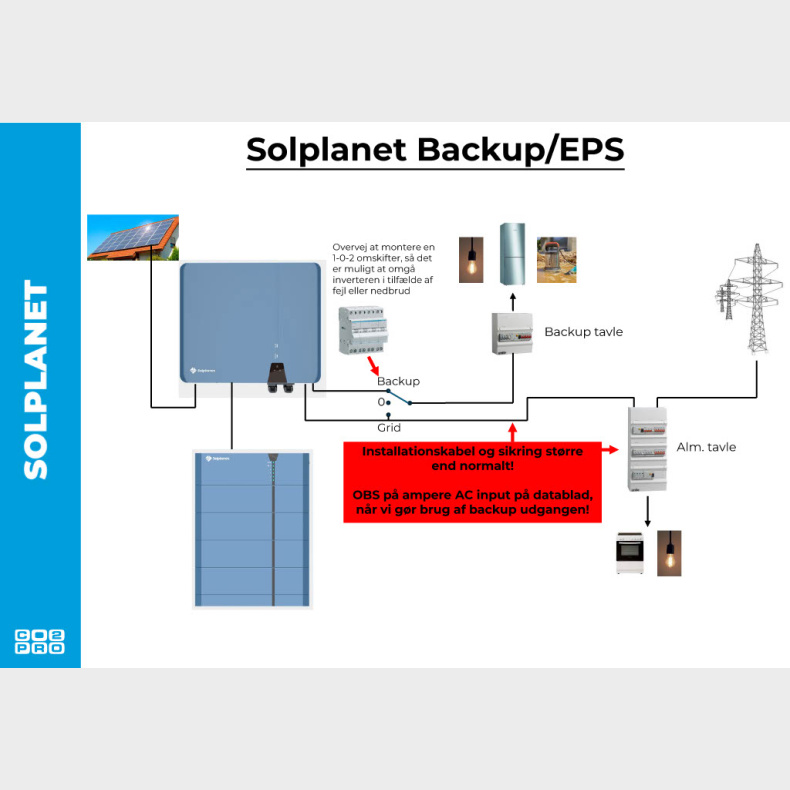

Omkopplaren är särskilt relevant tillsammans med Solplanet hybridväxelriktare med dedikerad backup-port, där denna typ av manuell omkoppling kan ingå i installationen mellan elnät, backup/EPS och backupcentral.

Principen kan även användas tillsammans med andra hybridväxelriktare med en dedikerad backup- eller EPS-utgång när växelriktartillverkarens installationskrav och den konkreta systemuppbyggnaden tillåter det.

4-polig omkoppling

SFT440 är 4-polig och har fyra växlande kontakter. Det möjliggör omkoppling av samtliga fyra ledare i en relevant trefasinstallation. Den konkreta installationen ska alltid utföras enligt växelriktartillverkarens anvisningar och gällande installationskrav för backup- och ödrift.

Tekniska data

Installation

Omkopplaren monteras på DIN-skena och upptar 4 moduler. Vid användning tillsammans med en hybridväxelriktare ska dimensionering av kablar, säkringar och backuplast anpassas till växelriktarens maximala AC- och backup/EPS-ström samt den aktuella installationen.

Viktigt: Backup/EPS-installationer ska projekteras och utföras enligt växelriktartillverkarens installationsanvisningar och gällande installationskrav. Kontrollera alltid den aktuella hybridväxelriktarens krav på omkoppling, neutralledare, skydd och maximal belastning på backup/EPS-utgången.
