ABB AC-säkerhetsbrytare 16 A 3-pol + hjälpkontakt

ABB OTP16T3M är en AC-säkerhetsbrytare för lokal frånkoppling av solcellsväxelriktare. Brytaren är märkt för 16 A vid 400 V AC, har 3 poler, hjälpkontakt 1NO, IP65-kapsling och ett låsbart svart vridhandtag.

Modell/Varunr.: 28109910

Vikt: 0,453 kg

Lagerstatus: I lager

Beskrivning

ABB AC-säkerhetsbrytare 16 A för solcellsväxelriktare

ABB OTP16T3M är en kompakt 3-polig AC-säkerhetsbrytare med hjälpkontakt 1NO för säker lokal frånkoppling på AC-sidan av solcellsanläggningar. Den är lämplig som närfrånskiljare vid växelriktaren och gör service och underhåll enklare och säkrare.

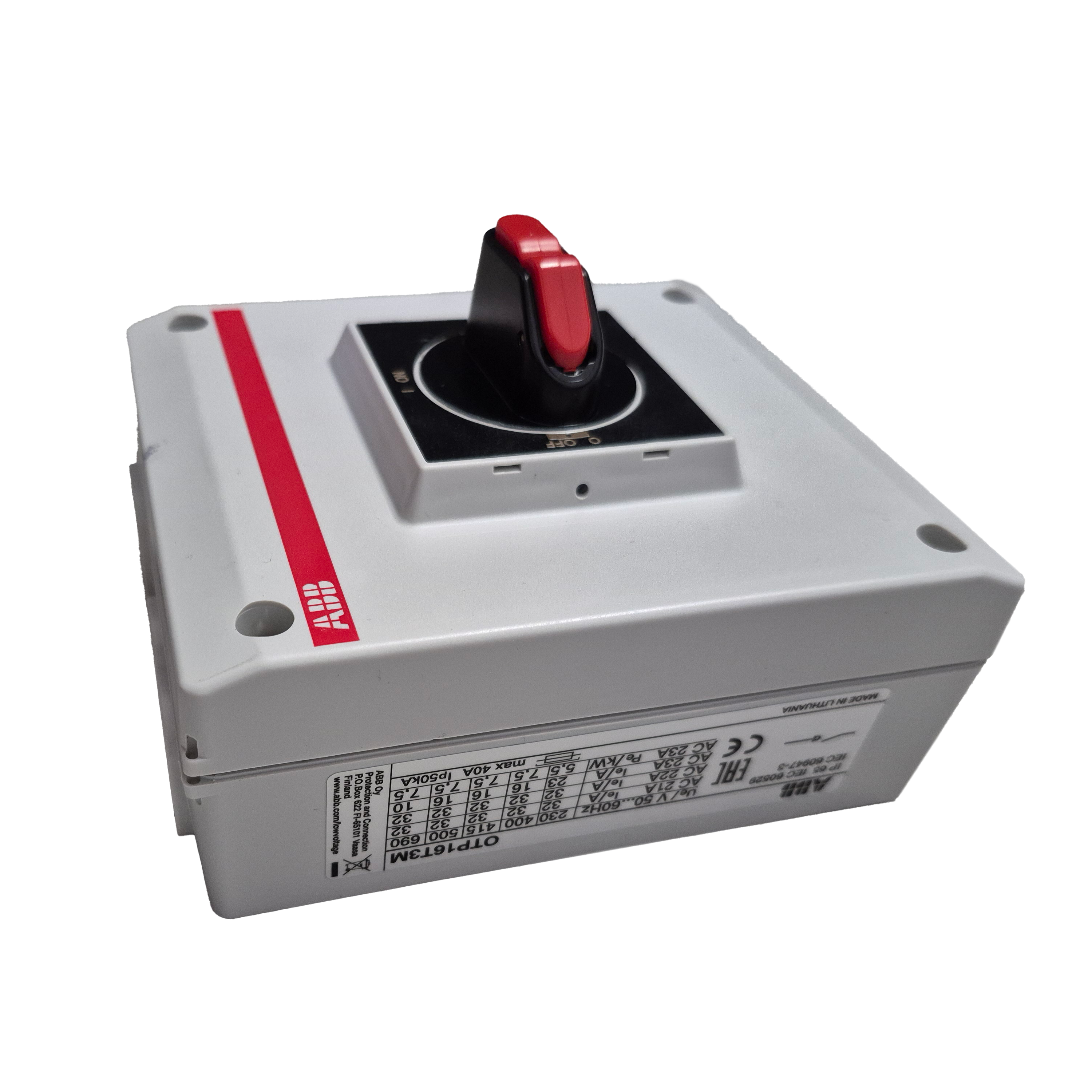

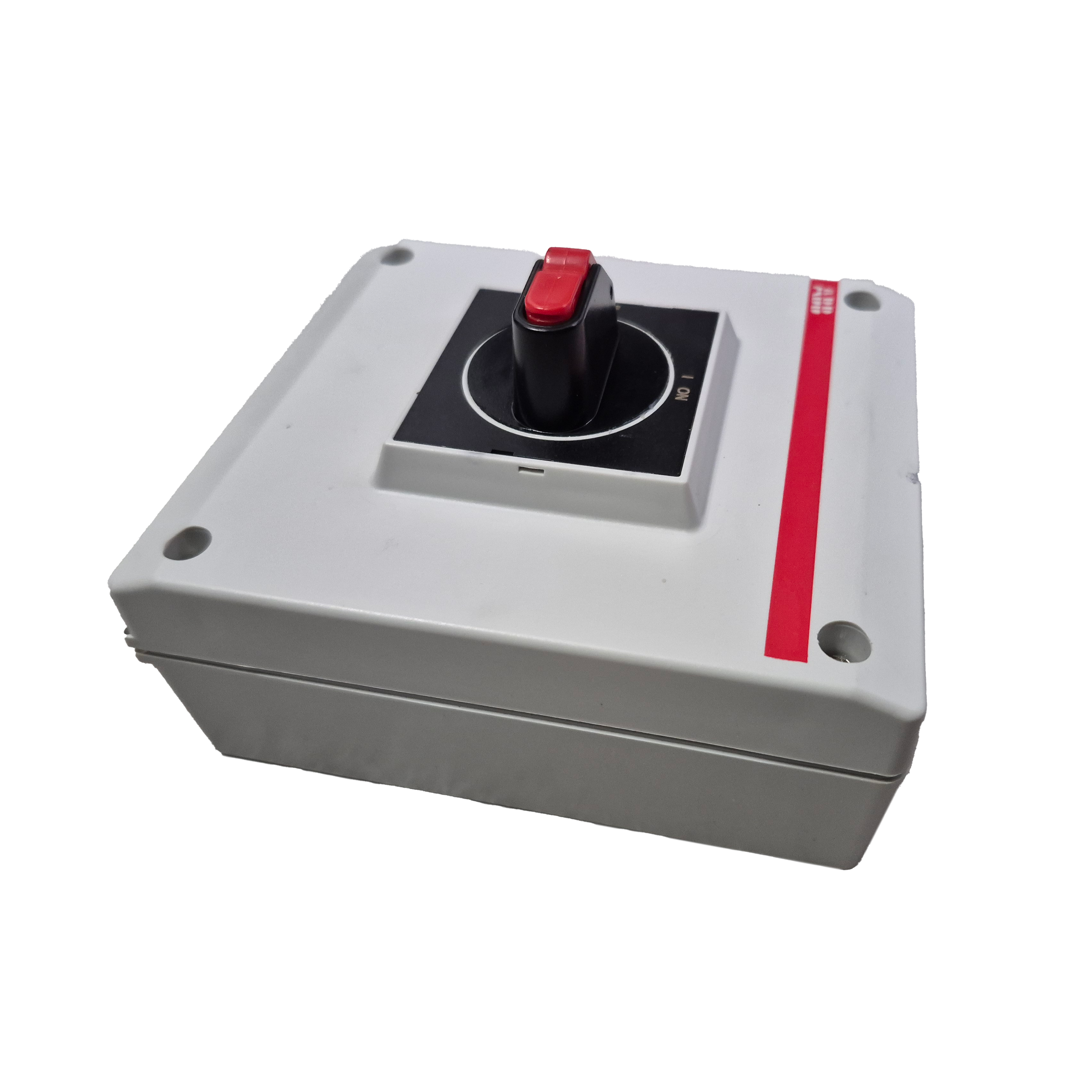

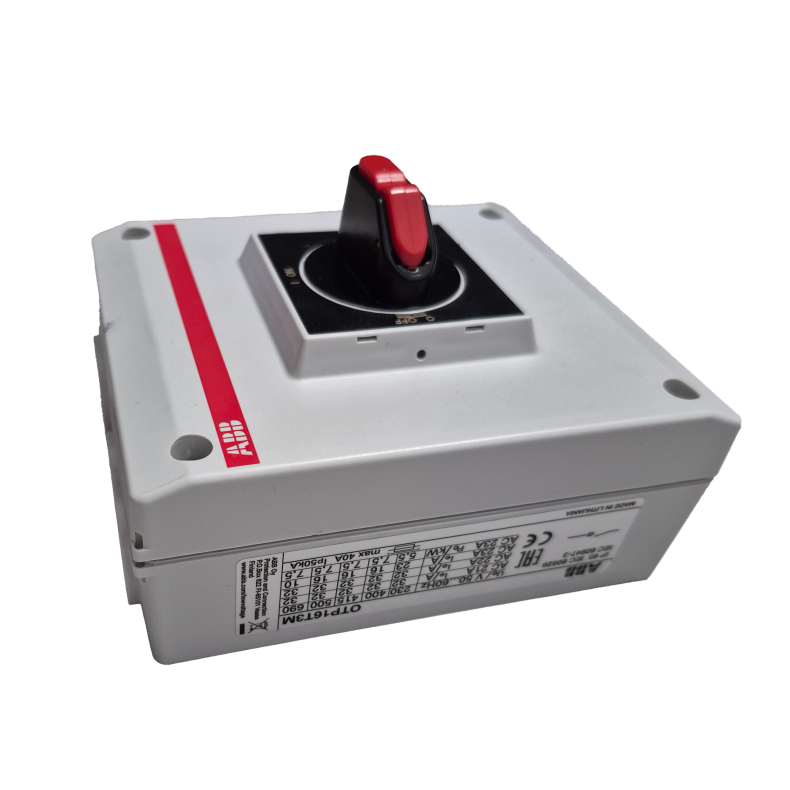

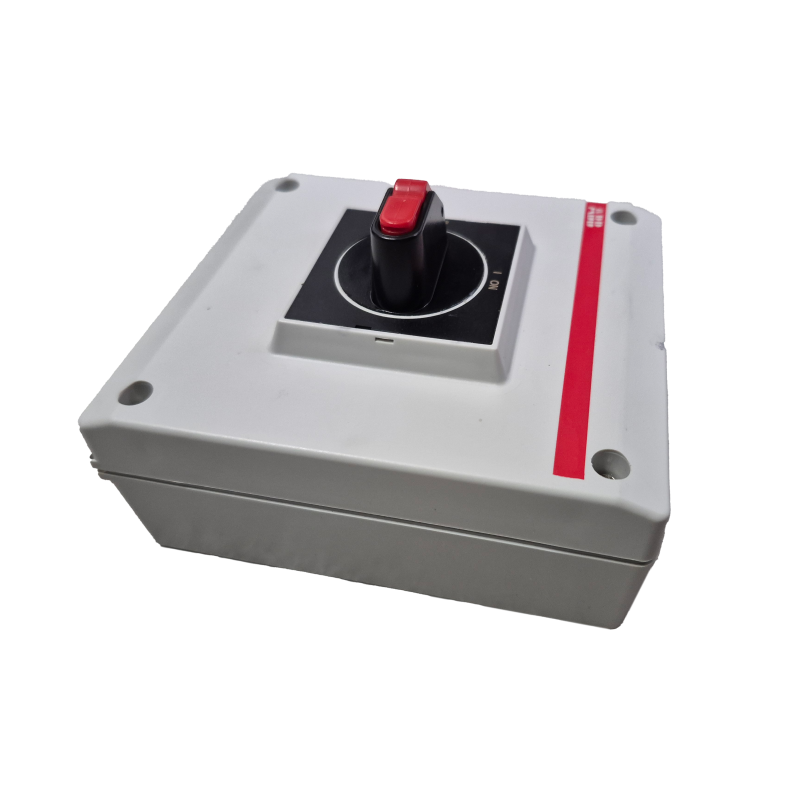

Brytaren har kapslingsklass IP65 och ett svart vridhandtag som kan låsas med upp till tre hänglås. Konstruktionen gör det möjligt att skapa en tydlig frånkopplingspunkt i anslutning till växelriktaren.

Användning

AC-säkerhetsbrytaren används för att lokalt frånkoppla växelriktarens AC-sida från den övriga elinstallationen. Den kan användas vid service och underhåll där växelriktaren behöver isoleras elektriskt innan arbetet påbörjas.

Kablar, säkringar och brytare ska dimensioneras efter den aktuella växelriktaren och installationens elektriska förutsättningar. Produkten ska installeras enligt gällande elinstallationsregler och tillverkarens anvisningar.

Tekniska specifikationer

Modell	ABB OTP16T3M

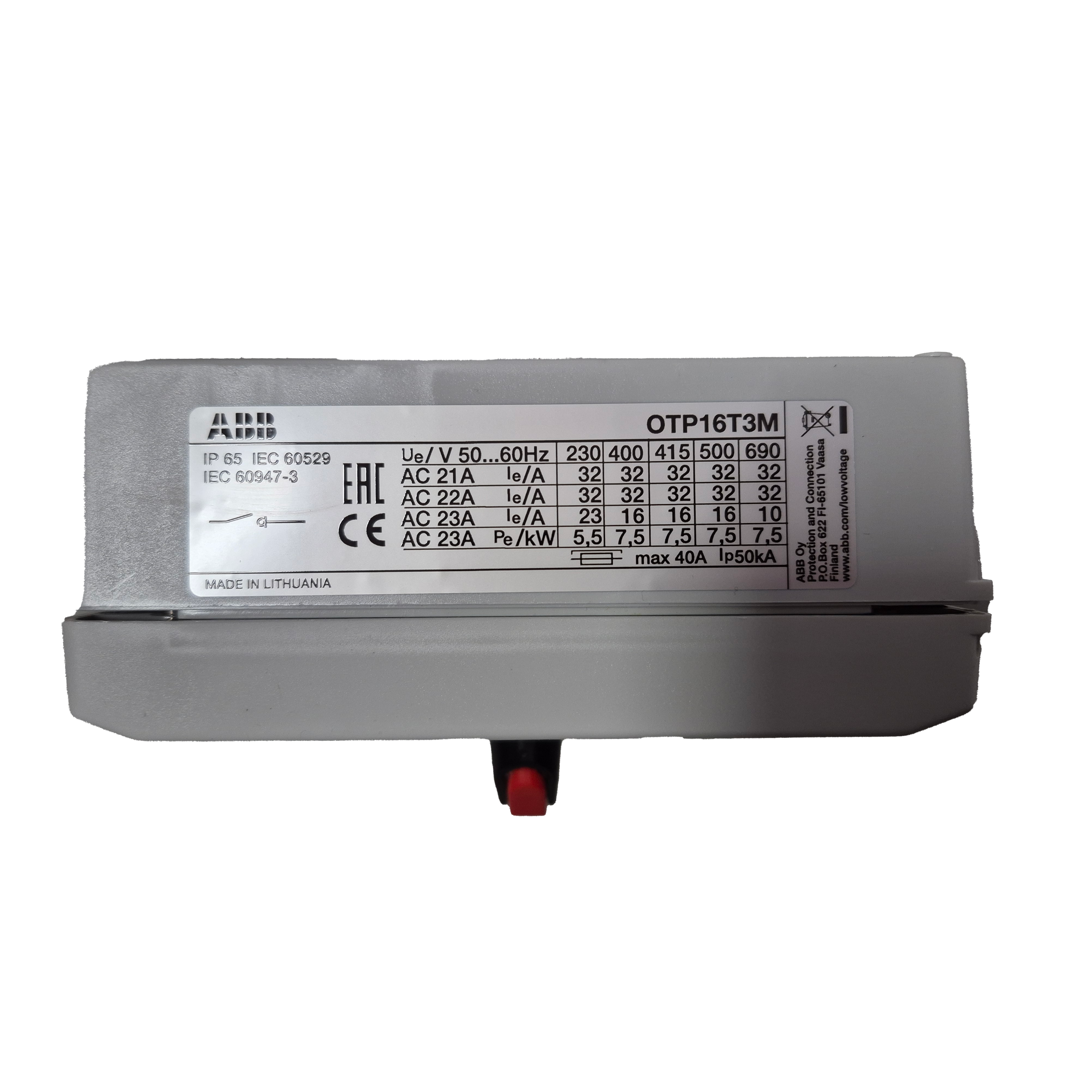

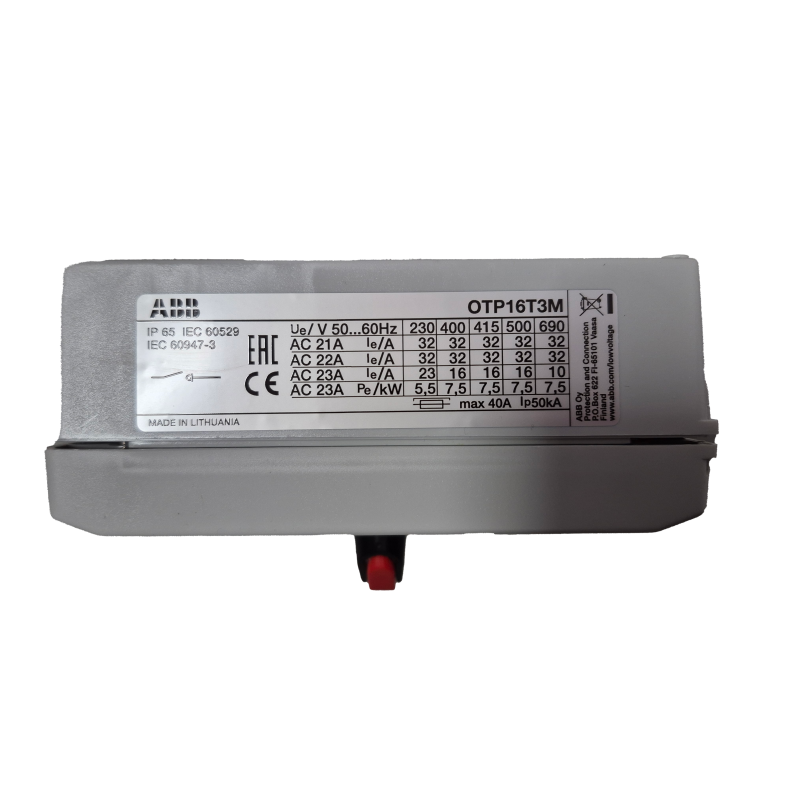

Märkström AC-23	16 A vid 400 V AC
Märkdrifteffekt	7,5 kW vid 400 V AC
Poltal	3-pol + hjälpkontakt 1NO
Märkdriftspänning	upp till 750 V AC
Kapslingsklass	IP65

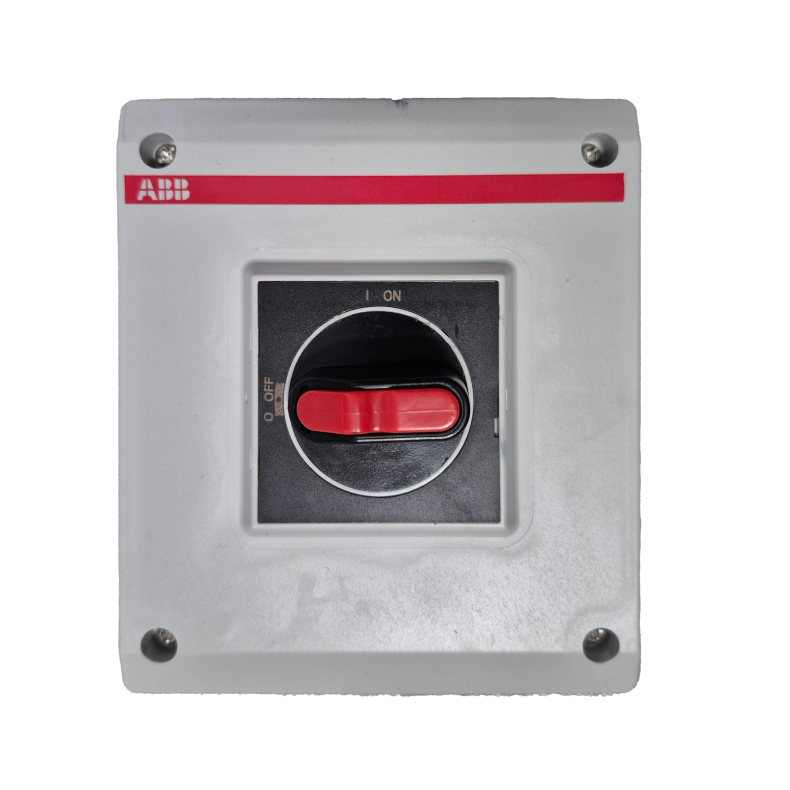

Manövrering	Svart vridhandtag, låsbart med upp till 3 hänglås

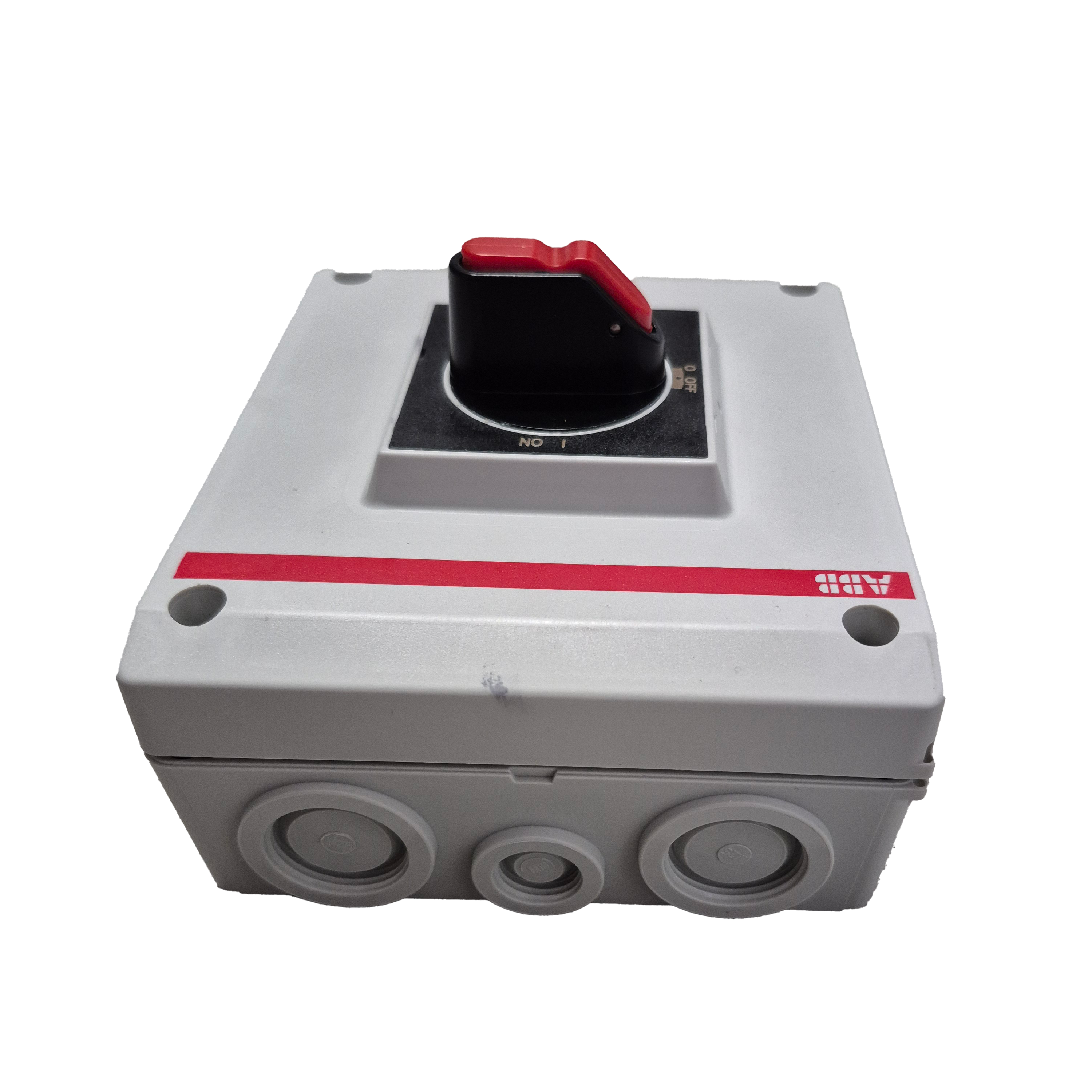

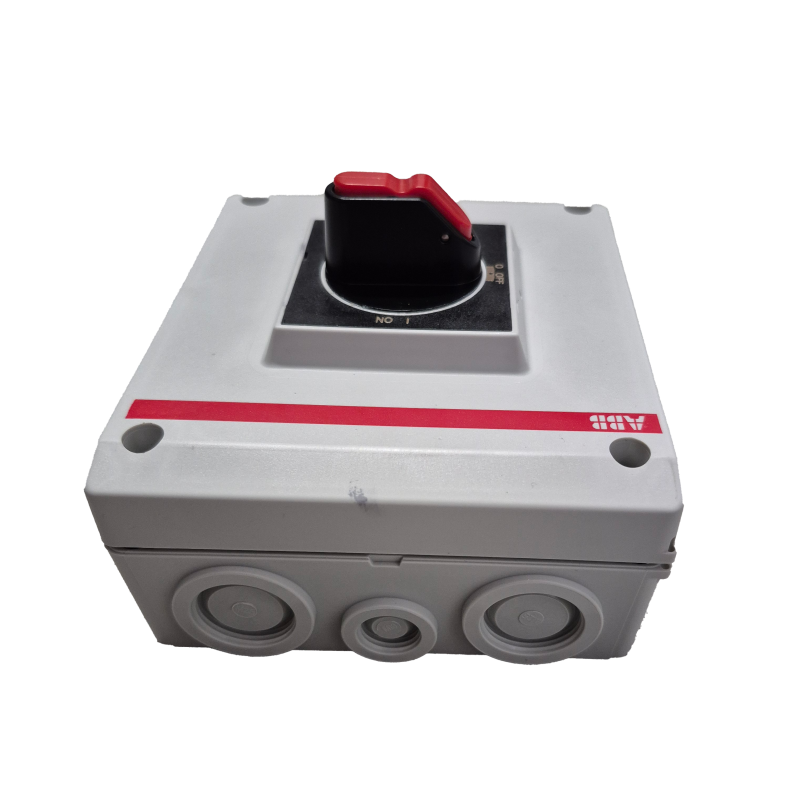

Kabelingångar	2 × M25 och 1 × M16, topp och botten
Anslutning	Skruvanslutning, 0,75-10 mm²
Montering	Panelmontering
Mått H × B × D	150 × 130 × 60 mm

Monteringsinformation

Produkten ska installeras av behörig installatör. Kablar och skydd ska dimensioneras enligt gällande regler och växelriktartillverkarens anvisningar. Säkerställ även tydlig märkning av ON/OFF-lägen och låspositioner.
