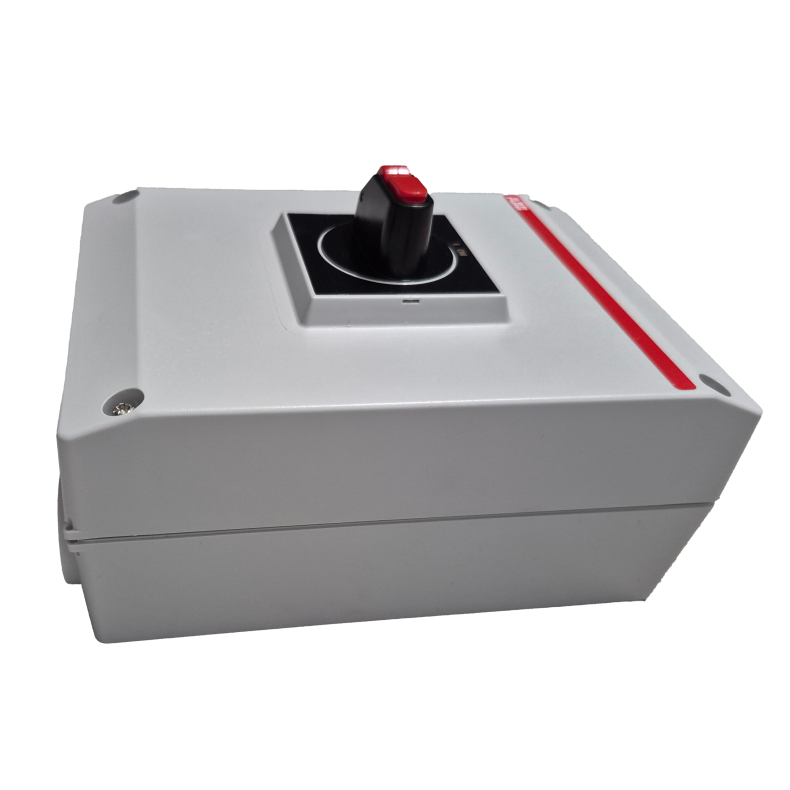

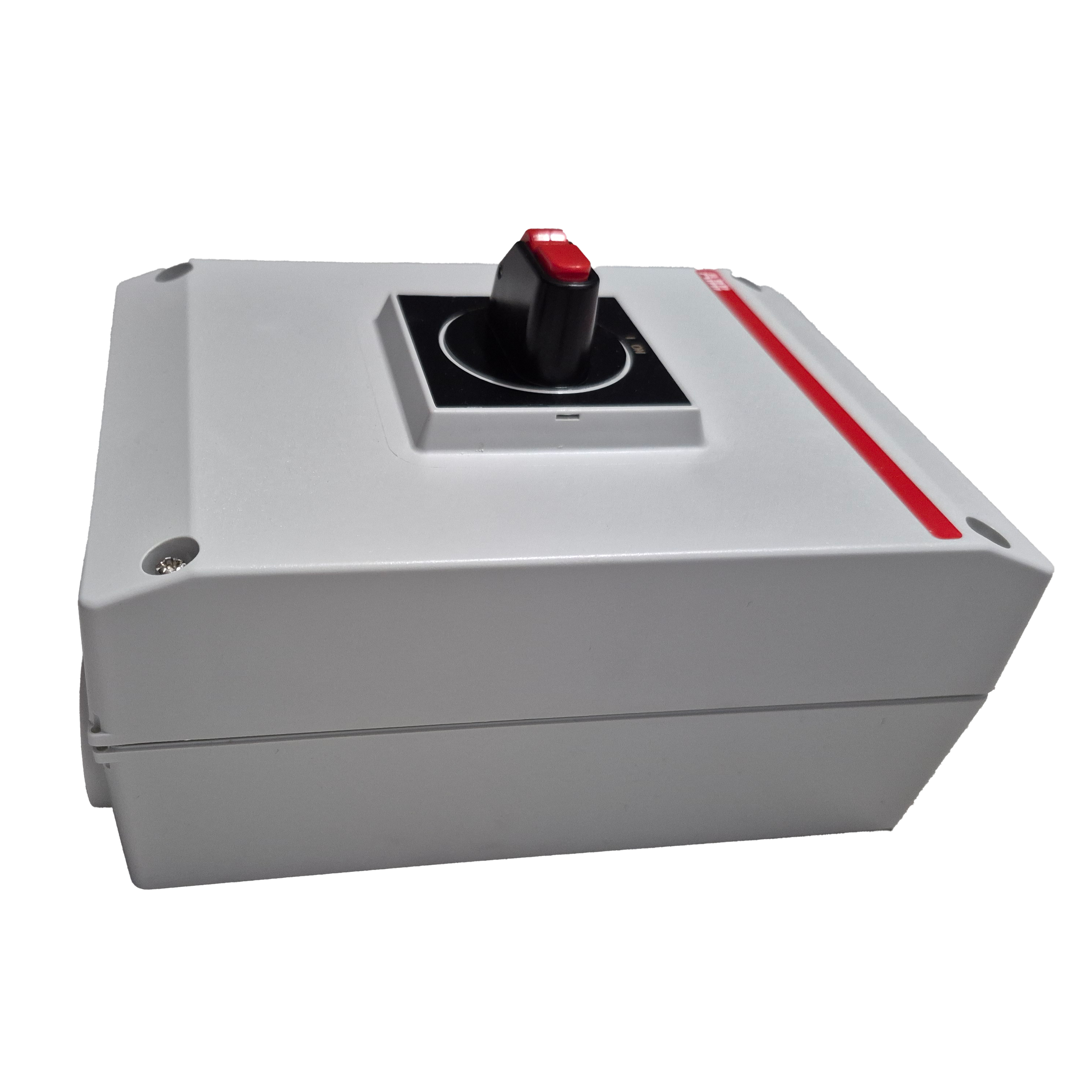

ABB AC-säkerhetsbrytare 25 A 3-pol + hjälpkontakt

ABB OTP25T3M är en AC-säkerhetsbrytare för lokal frånkoppling av solcellsväxelriktare. Brytaren är märkt för 25 A vid 400 V, har 3 poler, hjälpkontakt 1NO och IP65-kapsling. Lämplig för säker frånkoppling vid service och underhåll.

Modell/Varunr.: 28100090

Vikt: 0,8 kg

Lagerstatus: I lager

Beskrivning

ABB AC-säkerhetsbrytare 25 A för solcellsväxelriktare

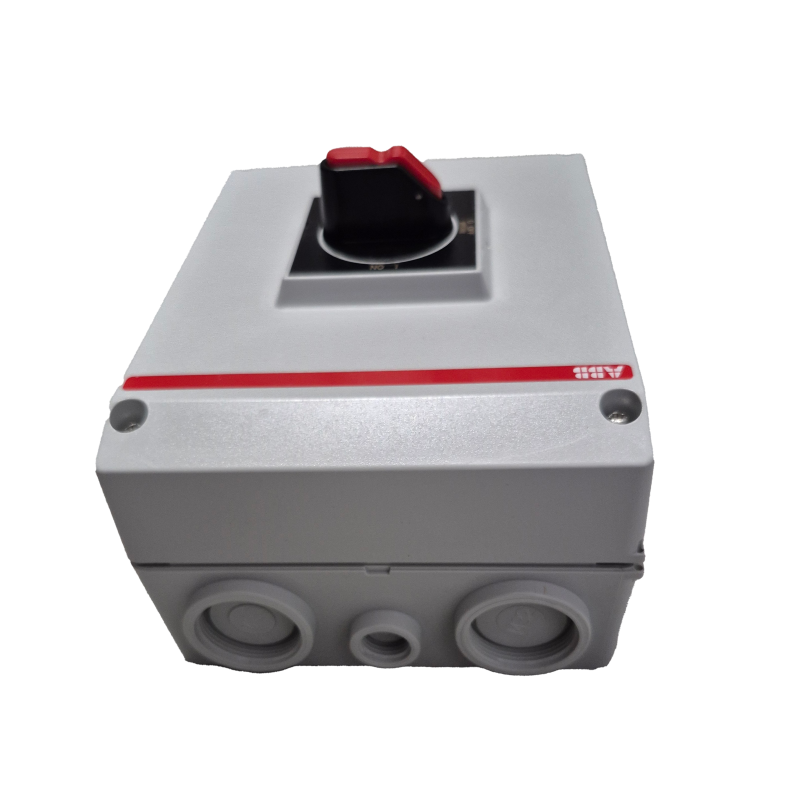

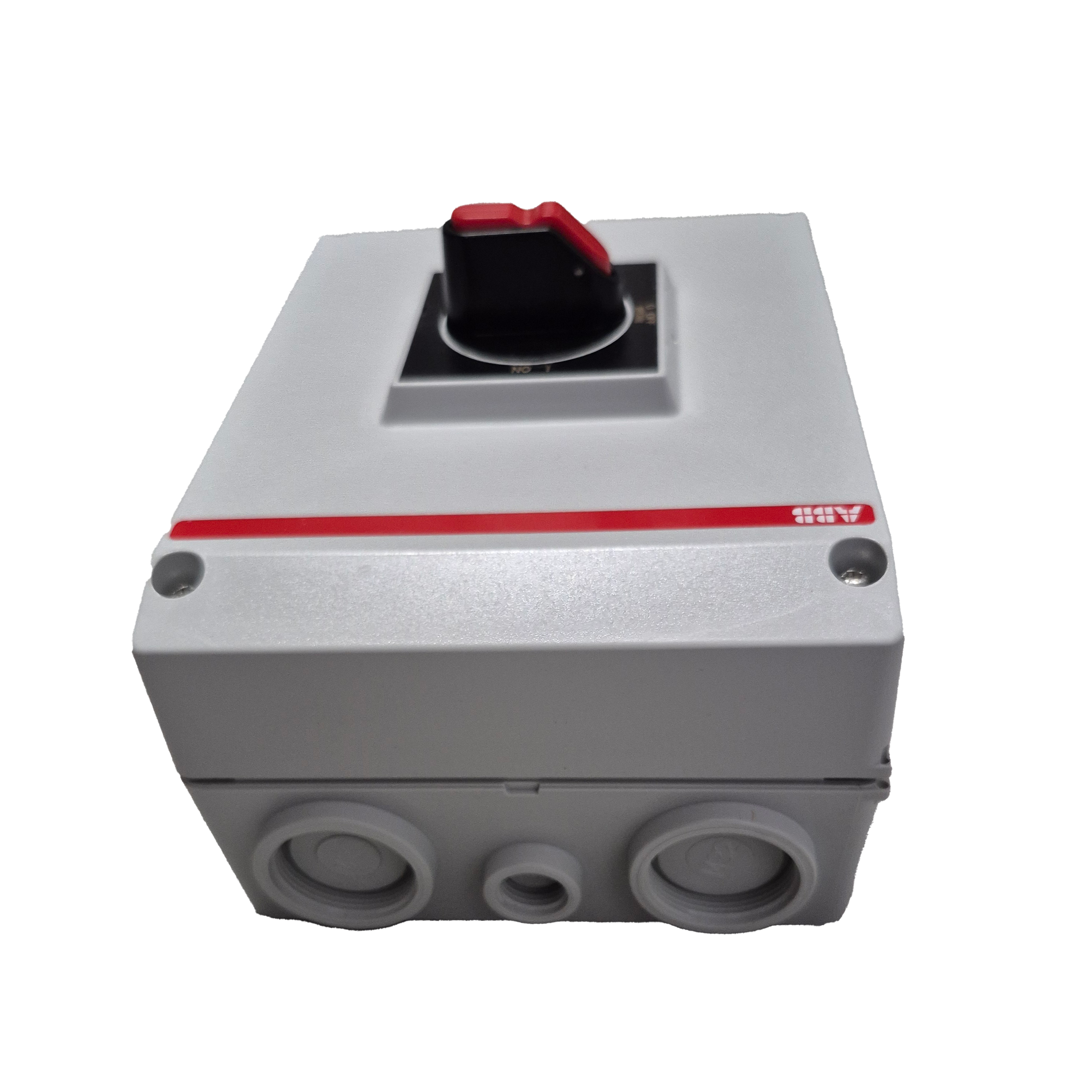

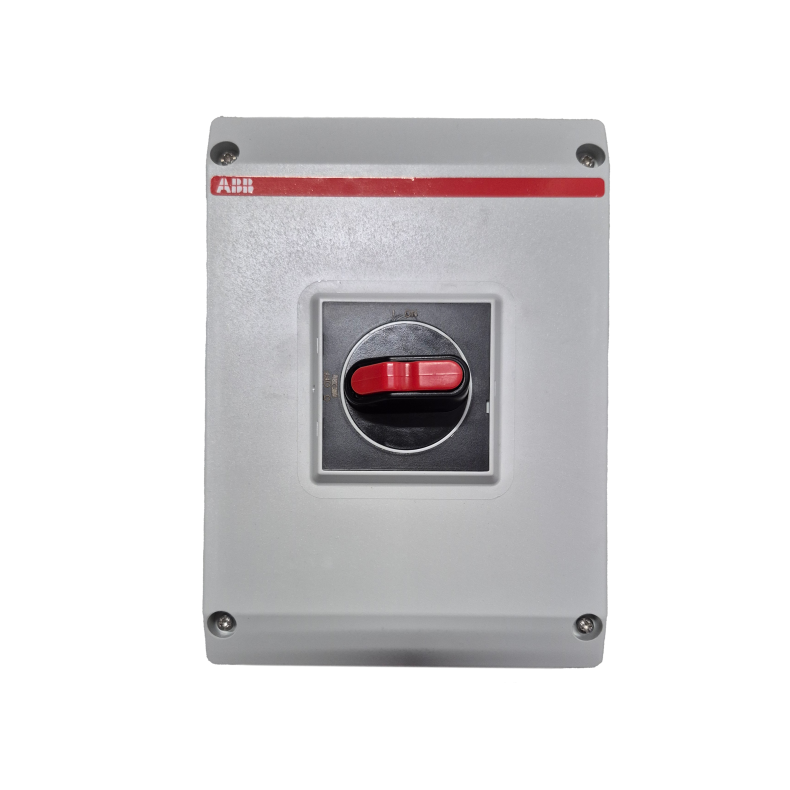

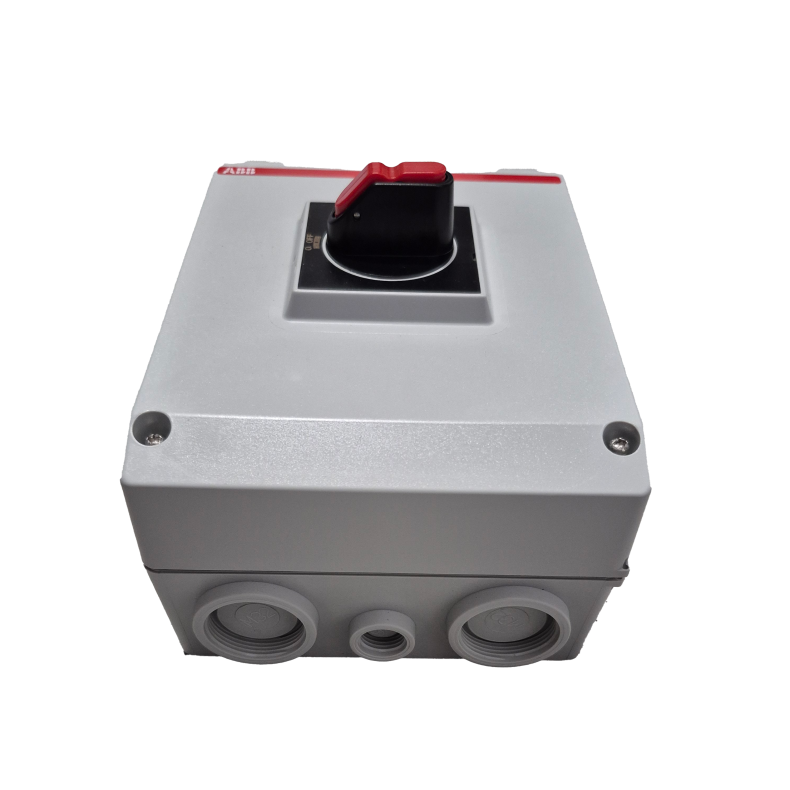

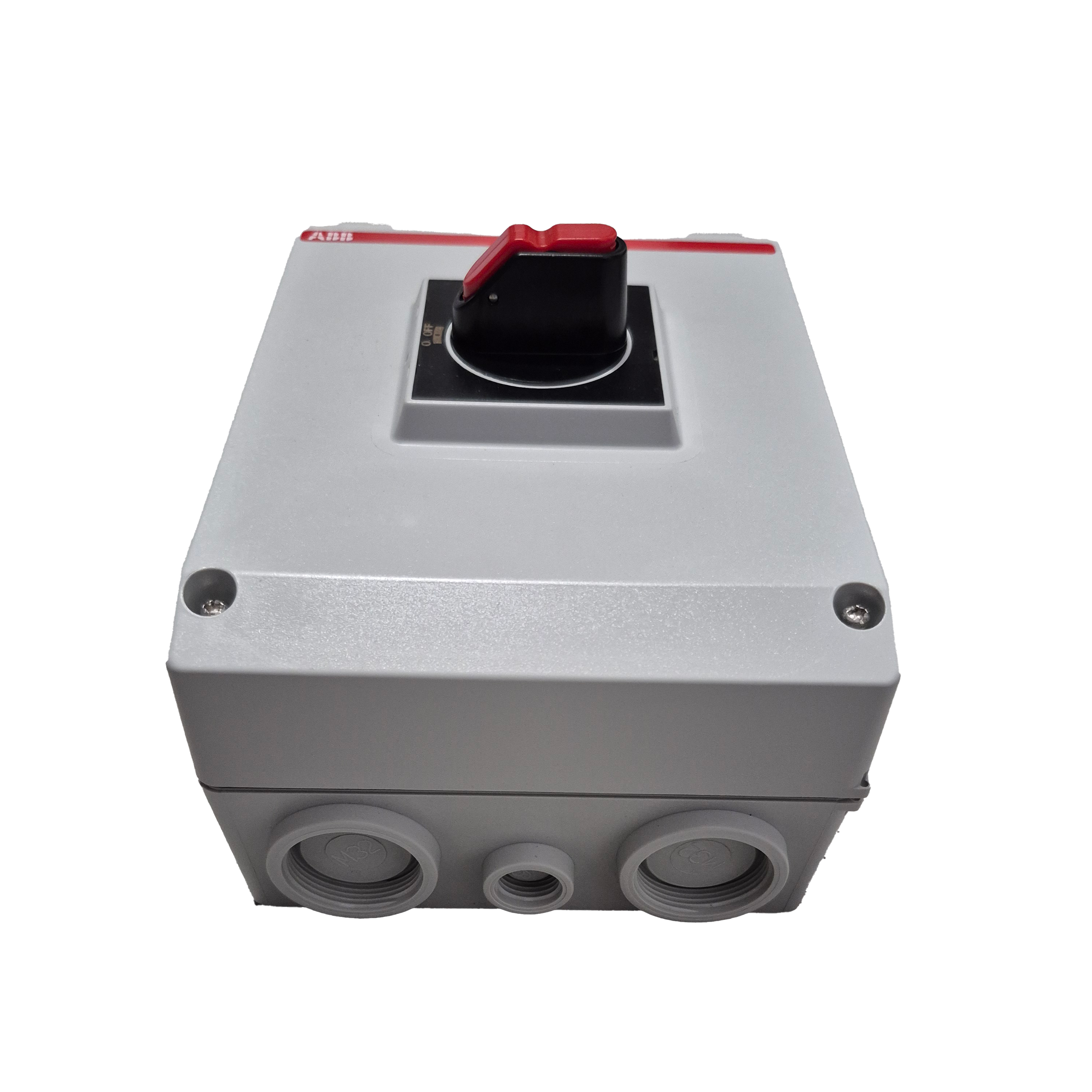

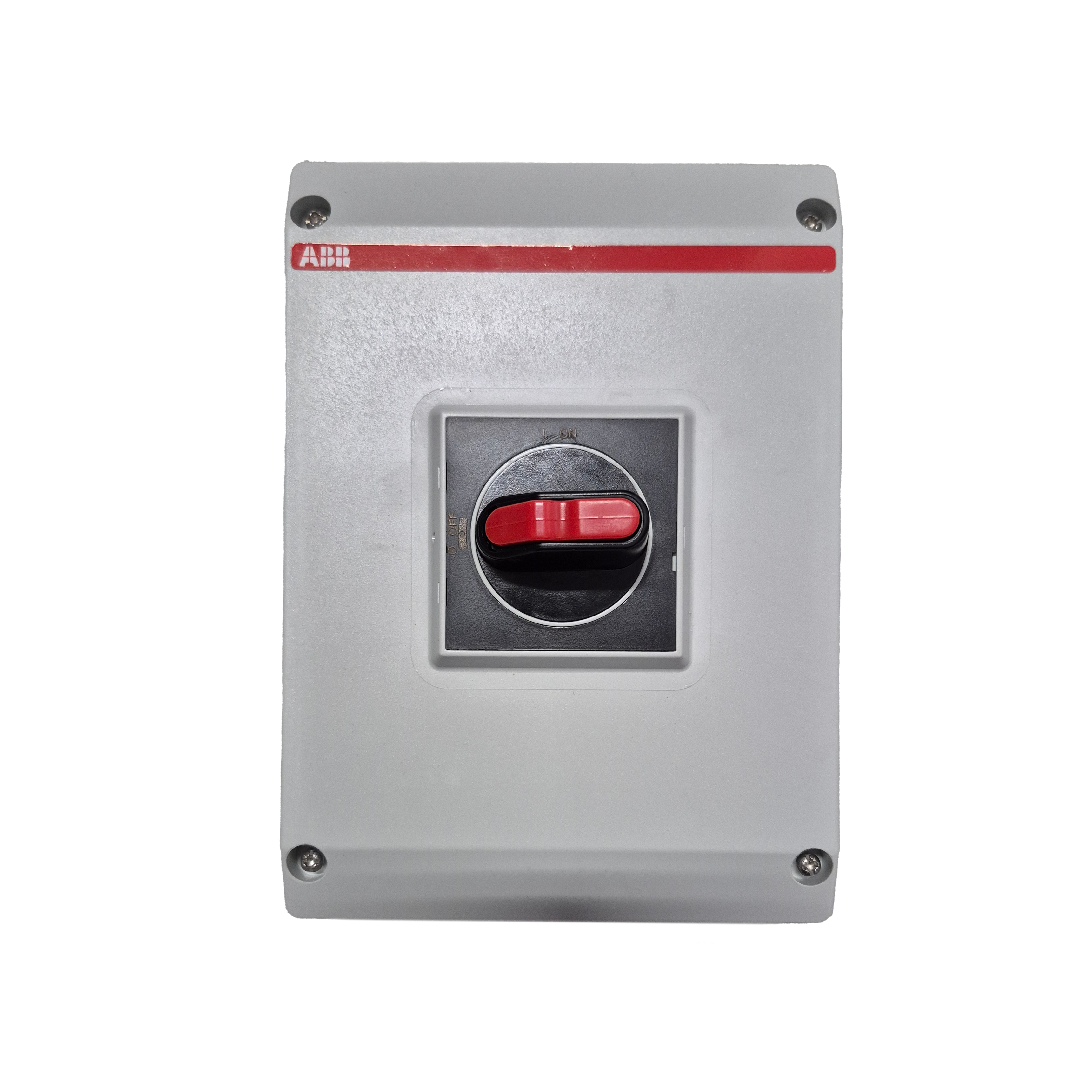

ABB OTP25T3M är en kompakt 3-polig AC-säkerhetsbrytare med hjälpkontakt 1NO, utvecklad för säker lokal frånkoppling på AC-sidan av solcellsanläggningar. Den kan placeras i anslutning till växelriktaren och ger en tydlig frånkopplingspunkt vid service och underhåll.

Den kapslade konstruktionen har kapslingsklass IP65 och är avsedd för väggmontering. Kapslingen är tillverkad av glasfiberförstärkt polykarbonat och ger en robust lösning för installationer där brytaren behöver vara skyddad mot damm och vatten.

Användning

AC-säkerhetsbrytaren används som lokal frånkoppling mellan solcellsväxelriktaren och den övriga AC-installationen. Det gör det möjligt att isolera växelriktaren elektriskt vid service, felsökning eller underhåll.

Brytaren ska dimensioneras efter den aktuella växelriktaren, kabeln och installationens skydd. Installation ska utföras enligt gällande elinstallationsregler och växelriktartillverkarens anvisningar.

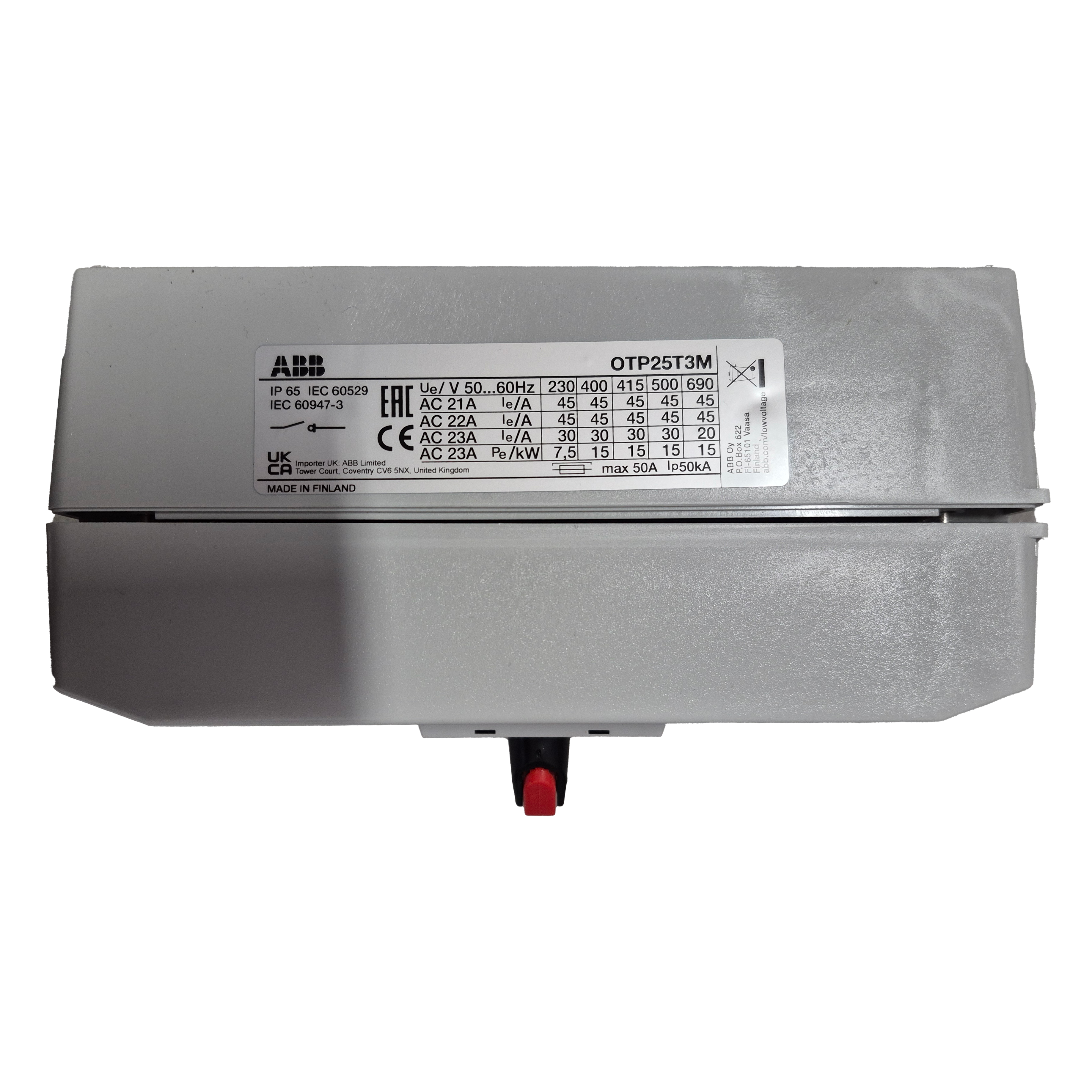

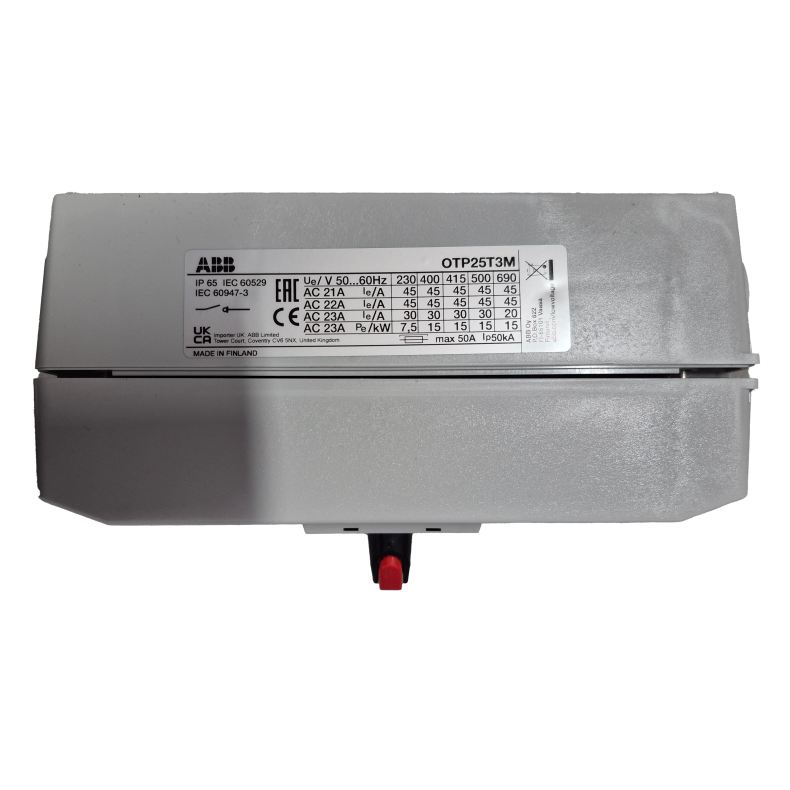

Tekniska specifikationer

Modell	ABB OTP25T3M
Märkström AC-23A	25 A vid 400 V
Märkeffekt AC-23A	15 kW vid 400 V
Poltal	3-pol + hjälpkontakt 1NO
Isolationsspänning Ui	750 V
Kapslingsklass	IP65
Material	Glasfiberförstärkt polykarbonat
Mått H × B × D	200 × 145 × 90 mm
Vikt	0,8 kg
Kabelingångar	2 × M32 + 1 × M16, topp och botten
Montering	Väggmontering, frontmanövrerad
Standarder	IEC 60947-1, IEC 60947-3

Viktigt vid installation

Produkten ska installeras av behörig installatör. Säkringar, ledare och övriga komponenter ska dimensioneras efter den aktuella installationen och växelriktartillverkarens anvisningar.
